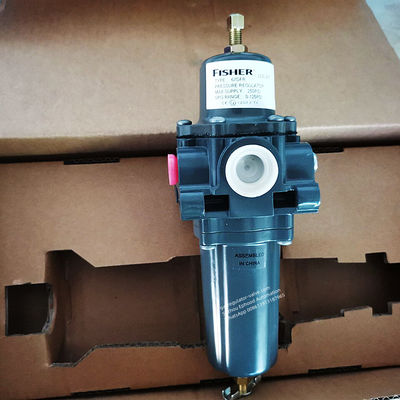

67DFR モデル フィッシャー減圧レギュレーター 減圧用

フィッシャー67DFRの器械の供給フィルター調整装置

フィッシャー67DFRフィルター調整装置に認識できる漏出無しで信頼できる切断のための柔らかい座席が付いているフィルターそして内部安全弁がある。

調整装置のフィッシャー67DFRモデルが普通pilot-operatedに気体液体の一定した減らされた圧力を提供するのに使用されている
コントローラーおよび他の空気の器械使用。利用できる構成テーブルに示すように、いろいろ調整装置
多様な流れの条件を満たすこと利用できる。

利用できる構成


温度の機能
ニトリル（NBR）を使って:
標準的なボルトで固定すること:-20 82°Cへの180°F/-29に
ゲージを使って:-40 82°Cへの180°F/-40に

フィッシャー67CFRの内部救助の性能

マイナーな座席漏出だけのための低い容量;他の重圧の保護は吸入圧が下流装置の最高圧力評価を超過できたりまたは調整装置の最高の出口圧力評価を超過すれば提供されなければならない。

セット・ポイント スマートな裁ち切り逆止弁

6つのpsi/0.41棒差動

フィッシャー67CFRフィルター調整装置:フィルター機能

自由域:12回は区域を配管する

ミクロンの評価:ポリエチレン フィルター（標準）:5ミクロンのガラス繊維 フィルター（任意）:PVDF 5ミクロンかステンレス鋼 フィルター（任意）:40ミクロン

排水栓およびばねの箱の出口の位置を

入口の標準と一直線に並べられる、任意他の位置

動作原理

67CFRフィルター調整装置の下流圧力はダイヤフラムのより低い側面で内部的に登録されている。フィルター調整装置の下流圧力が一定圧力かそれ以上であるとき、弁プラグはorifiのセリウムに対して握られ、flのowは調整装置を通ってない。要求の増加、伸びるわずかにばねを認めるorifiのセリウムから下流の圧力降下が茎および弁を降ろして差し込む時。これは調整装置を通してflのowを可能にする。

内部救助（タイプ67CR、67CSR、67CFRおよび67CFSR）

どういうわけか、正常な動作条件の外で、下流圧力が調整装置のセット・ポイントを超過すれば、下流圧力によって作成された力はダイヤフラムが救助の座席離れられるまでダイヤフラムを持ち上げる。これはトークン救助による流れを可能にする。タイプ67CR、67CSR、67CFR、または67CFSRの安全弁は正常運営の間に下流から大気に空気の漏出を防ぐそれにより植物の空気を節約するエラストマーのプラグ、である。

スマートな裁ち切りAirset

場合によっては吸入圧が失われるか、または調整装置のセット・ポイントの下で落ちれば、下流圧力を排出することを望む。例えば、調整装置が時々流れの要求がないが、吸入圧の損失の逆流に期待される装置で取付けられていれば。タイプ67CFRおよび67CFSRはこの適用のための内部逆止弁を含んでいるスマートな裁ち切り選択と発注することができる。調整装置のセット・ポイントの下の操作吸入圧が失われれば、または減少の間に、下流圧力は調整装置および逆止弁を上流に貫流する。この選択は調整装置の下流でそれにより植物の空気を節約する固定裁ち切りのための必要性を、除去する。

重圧保護

67Cシリーズ フィルター調整装置に最高の吸入圧の評価より低い最高の出口圧力評価がある。吸入圧が最高の出口圧力評価を超過できれば取り除く装置を限る圧力か圧力は必要である。

タイプ67CR、67CSR、67CFRおよび67CFSRにマイナーな座席漏出だけのための低い容量の内部安全弁がある。他の重圧の保護は最高の吸入圧が下流装置の最高圧力評価を超過できたりまたは調整装置の最高の出口圧力評価を超過すれば提供されなければならない。
