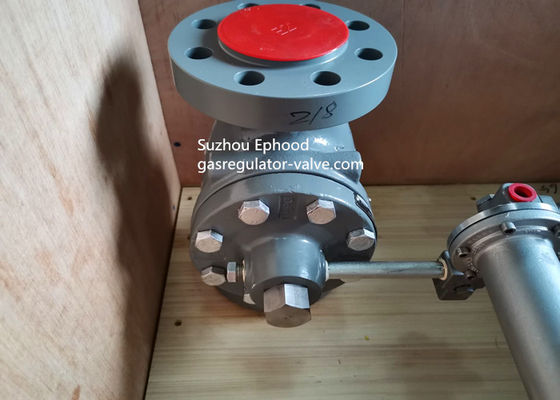

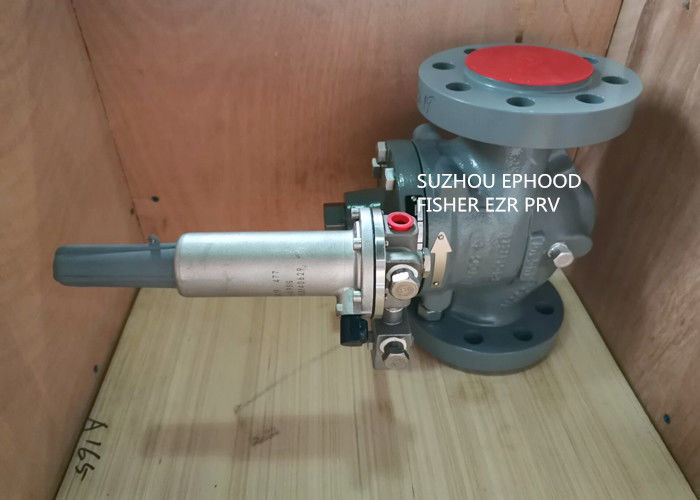

Fisher EZR 減圧レギュレータ

Emerson Fisher EZRシリーズ減圧レギュレータ

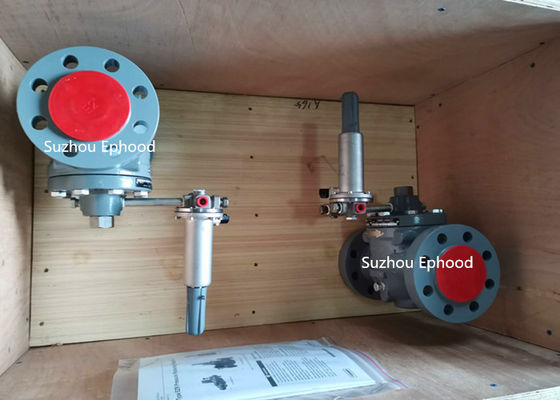

FIsher EZR 高流量 Fisher ガスレギュレータ/減圧レギュレータ 161EBパイロット付き

EZR型パイロット作動式減圧レギュレータは、正確でスムーズ、静かな動作、確実な遮断、長寿命を実現するように設計されており、汚れた環境でも性能を発揮します。EZRシリーズは、天然ガス送配システム、産業施設、商業施設など、さまざまな用途に設置できます。EZROSX型は、過圧保護および/または低圧保護を提供するスラムシャットデバイスを搭載しており、下流システムへのガスの流れを完全に遮断します。

特徴

* 確実な遮断—金属プラグは、粒子や破片をダイアフラムからそらすように設計されており、優れた遮断性能を提供し、メンテナンス間隔を長くします。

*  破片保護—EZRシリーズケージの革新的な流路は、破片による損傷を最小限に抑え、ステンレス鋼の入口ストレーナは、大きな粒子がダイアフラムを損傷するのを防ぎます。
*  長寿命—実績のあるダイアフラム設計は、積層ファブリック、隆起したビードエッジ、成形形状を採用し、強度、耐久性、耐用年数を向上させています。

*  高容量—EZRシリーズの流路は、クラス最高の容量と最も静かな動作を両立させています。Fisher™製品は実験室でテストされており、公開されている流量容量の100％を安心して使用できます。

*  トラベルインジケータ—インサービス検査とシステムのトラブルシューティングを簡素化します。

*   高精度—161EBシリーズ、161AYシリーズ、およびPRX/120型パイロットが提供する複数の出口圧力範囲と狭い比例帯域により、EZRシリーズは正確で正確な制御を実現します。

*   統合スラムシャット—EZR-OSX型スラムシャットは、過圧または低圧状態が発生した場合にガスの供給を中断します。


仕様

利用可能な構成
表1を参照
本体サイズ、材質、エンド接続、圧力定格
表2を参照
最大入口圧力:緊急時: 175 psig / 12.1 bar、運転時: 表3を参照
最大出口圧力:
緊急時（ケーシング）: 15 psig / 1.0 bar;内部部品の損傷を避けるため: 出口圧力設定より3 psig / 0.21 bar高い差圧
出口圧力範囲
レギュレータ: 3.5 in. w.c. to 10 psig / 9 mbar to 0.69 bar 表4を参照
内部リリーフ性能
温度範囲:-20～150°F / -29～66°C

スプリングケースベント接続

内部リリーフ: 1 NPT

高容量リリーフ: 2-1/2 NPT

外部登録接続:3/4 NPT

メインバルブ本体サイズ、エンド接続スタイル、最大ベアリング圧力

出口（制御）圧力範囲と代表的な比例帯域
