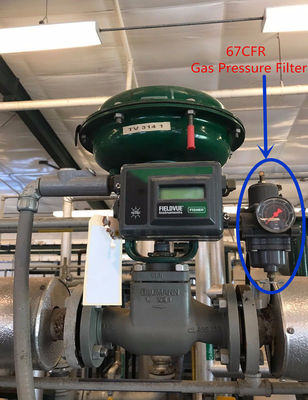

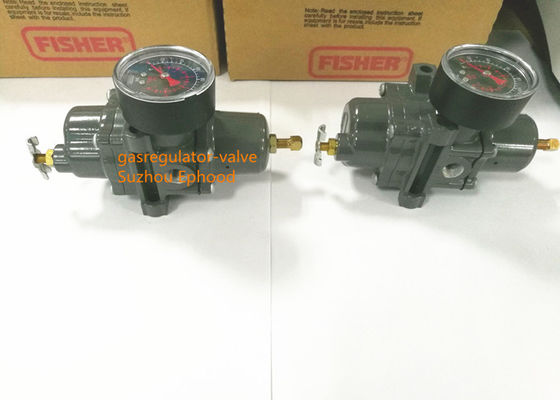

250 Psi フィッシャー 67CFR フィルター調節器

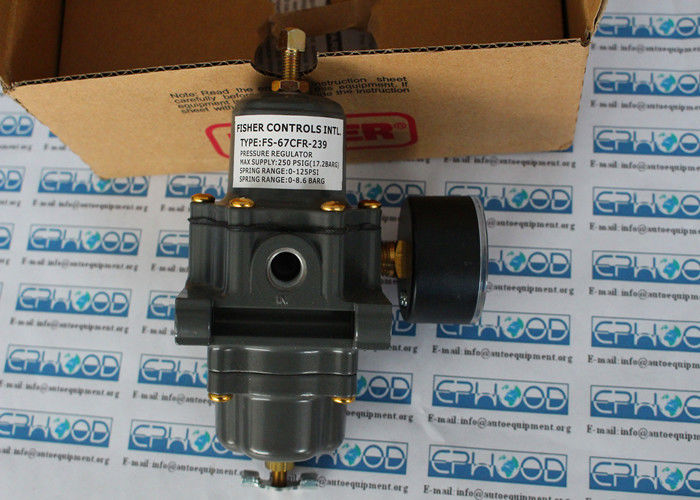

フィッシャー 67CFR-239 計器器の供給フィルター調節器

250 Psi フィッシャー 67CFR フィルター調節器 フィッシャー 圧力制御バルブ 減圧

フィッシャー 67CFR フィルター調節器フィルターと内部のリフレッシュバルブを軟い座席で備えており,可視な漏れのない信頼性の高いシャットオフを可能にします.

Fisher 67CFR-239直行調節器とフィルター調節器は,通常,常に制御された,パンネマティック・エレクトロパンネマティック・コントローラーおよび他の機器への低圧これらの装置は,大抵の空気またはガス用途に適しています.他の用途には,空気チャック,空気ジェット,噴射銃に低圧を提供することが含まれます.

利用可能な設定


温度 能力
ニトリル (NBR) で:
標準ボルト:-20から180°F / -29から82°C
計測器で-40から180°F / -40から82°C

フィッシャー 67CFR 内部救助性能

座席のわずかな漏れのみの低容量下流設備の最大気圧を上回る気圧が入力可能か,規制器の最大気圧を上回る気圧出力可能である場合は,他の過圧保護が提供されなければならない..

スマート出血チェックバルブ セットポイント

6psi/0.41バー差

フィッシャー 67CFR フィルター調節器: フィルター能力

自由エリア:管の面積を12倍

マイクロン評価:ポリエチレンフィルター (標準): 5 マイクロンガラスファイバーフィルター (オプション):5 マイクロンPVDFまたは不?? 鋼フィルター (オプション):40 マイクロン

排水バルブとスプリングケースの換気口の位置

入口標準に準拠,他の位置はオプション

動作原理

67CFR フィルター調節器フィルター調節器の下流圧が設定圧に等しいかそれ以上であるとき,バルブプラグは,開口に対して保持され,レギュレーターを通過するフローはありません需要が増加すると,下流圧がわずかに下がり,スプリングが伸び,幹が下に移動し,バルブプラグが孔から離れている.これはレギュレーターを通り抜けるようにします.

内部解脱 (タイプ67CR,67CSR,67CFR,および67CFSR)

通常の動作条件外で,何らかの理由で下流圧が調節器の設定値を超えると,下流圧によって生成される力は,リフレッシュシートからリフレッシュシートからリフレッシュシートが引き上げられるまで,弁を上げます.タイプ67CR,67CSR,67CFRのリフレッシュバルブ,67CFSRは,通常の動作中に下流から大気への空気漏れを防止するエラストーマープラグです.植物の空気を保ちます

スマート・ブレッド・エアセット

制御器の設定値を下回る場合,下流圧を排出することが望ましい場合もあります.例えば,調節器が設備に設置されている場合,時には流量要求がないが,入気圧低下により逆流が予想される場合タイプ67CFRと67CFSRは,このアプリケーションのための内部チェックバルブを含むスマートブリードオプションで注文できます. 動作中に,入口圧が低下した場合,または調節器の設定値を下回るこのオプションでは,レギュレーターから下流の固定出血の必要性がなくなり,それによってプラントの空気は節約されます.

過剰圧力防止

67Cシリーズのフィルター調節器は,最大出口圧の評価値が最大入口圧の評価値より低い.入力圧が最大出力圧を上回る場合,圧縮装置または圧縮制限装置が必要です..

タイプ67CR,67CSR,67CFR,および67CFSRは,座席のわずかな漏れのためにのみ,低容量内部救済弁を有する. Other overpressure protection must be provided if the maximum inlet pressure can exceed the maximum pressure rating of the downstream equipment or exceeds the maximum outlet pressure rating of the regulator.
