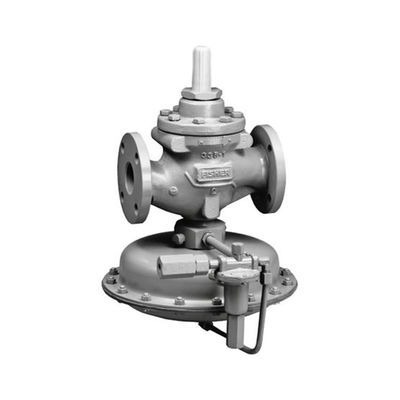

腐食性の環境の酸素サービスのための高い流動度のフィッシャーのガスの調整装置1098-EGR

調整装置を減らすエマーソン フィッシャーのタイプ1098-EGR圧力

調整装置を減らす高い流動度のフィッシャーのガスの調整装置1098-EGR圧力

腐食性の環境および酸素サービスのため

フィッシャー タイプ1098-EGR圧力ガスの調整装置いろいろ適用の経済的で、正確な圧力制御を提供するため;

天燃ガスの配分組織;産業ボイラー、炉、オーブンおよびミキサーへの燃料ガスの供給;そしてショッピングセンターおよび学校のような大きい商業/産業確立。それらは植物の航空業務と液体サービスでも使用される。

表1.の出口圧力範囲およびばねの選択

特徴

多様性

側面の関係

容易な維持

ULはリストした

指定

サイズおよび端関係様式

端:1/2インチNPT
ゲージの出口:1/4インチNPT

最高の吸入圧
250psi /17.2Bar

ばねの範囲

5~35psig （0.34~2.41bar）

圧力登録
内部

温度の機能
-20ºへの150ºF/-29ºへの66ºC

タイプ64Rに必要な低容量の安全弁がある。ダイヤフラムの版のドリル孔に対する弁茎の座席。

減らされた圧力が一定圧力を超過すれば、ダイヤフラムは弁茎をように一定限度離れる

余分な圧力はばねの例に流れ、選別された出口を通って出血できる。

フィッシャーは64のシリーズ調整装置手動ハンドルとまた利用できる。任意手動ハンドルはパネル取り付けのために利用できる。

1. これらの調整装置を取付け、作動させ、そして維持した場合修飾された人員を使用しなさい。取付けが損傷があるかどうか点検する前に。

調整装置に輸入原料がないし、すべての管および配管がきれい、妨げる物がないことを確かめなさい。

2. 調整装置を外の位置に取付けていたら、それをから保護するために下向きのばねの場合の出口を指しなさい

差し込まれるまたは湿気、腐食性の化学薬品、または他の輸入原料の収集から得る。ばねの場合の出口のオリエンテーション

調整装置ボディに関してばねの箱を回すことによって変えられるかもしれない。

3. 調整装置ボディで印を付けられてように流れが出口の関係にからあるように調整装置を取付けなさい。

4. 遠隔にばねの例を出すために、スクリーンを、もしあれば取除き、ばねに1/4インチNPTの配管か管を接続しなさい

場合の関係。配管か管は安全な位置にばねの例を出すべき少数のくねりとして可能ように、持っている

下向きで常に抵抗力があり、指される天候である排気の端の選別された出口を持ちなさい。

5. ほとんどの調整装置のように、64のシリーズ調整装置に吸入圧の評価より低い出口圧力評価がある。タイプが

内部救助によって限られた下流の重圧保護を、すべてのタイプ付加的な救助の保護をのために要求するかもしれない含みなさい

実際の吸入圧が調整装置の出口圧力圧力評価を超過できればあるサービス状態

下流装置の。周期的にそしてあらゆる重圧の状態の後で調整装置を点検しなさい。

6. 各調整装置は順序で指定される圧力設定のために出荷時設定をされる。設定が指定されなければ、出口圧力はある

制御ばねの中央で出荷時設定をされる。
