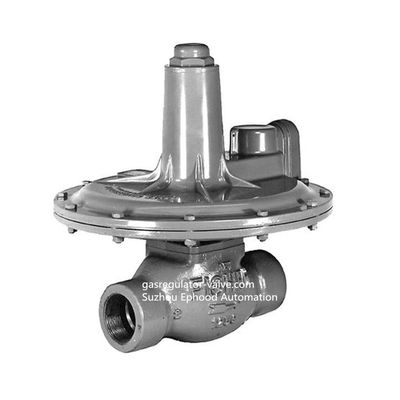

鉄のフィッシャー延性がある133Lシリーズは調整装置を減らす作動させたガス圧力を指示します

フィッシャー調整装置を減らす直接作動させた圧力133のシリーズの

フィッシャーは133のシリーズdirect-operated調整装置炉、バーナーおよび他の電気器具にガスを供給する産業および商用アプリケーションにとって理想的である。バランスをとるシステムは調整装置がさまざまな吸入圧にもかかわらず最高の燃焼効率のためにガス圧力を正確に制御することを可能にする。

特徴

•単一の調整装置タイプ133Hの広い圧力範囲の機能はまた133Lばねをタイプするのに使用するかもしればねの変更によってw.c 2インチと10のpsig/5つのmbarおよび0.69棒の間で変わるように圧力設定がする。

•タイプ133L、133Hおよび133HPの適用Oリング茎のシールを監視するために適したタイプ133L、133Hおよび133HPは管理された圧力からのボディ圧力を隔離する。•の優秀な衝撃の特徴そして最高速度はばねの例を慣習的な出口より急速に出す対面安定装置の出口弁への応答当然、ダイヤフラムおよび弁ディスク動きの遅れ最小になる。

•ディスク材料および座席設計と共に泡堅い切断単一港の構造、大きいダイヤフラム区域およびライト レートのばねは低い留置場圧力を提供する。

•ばねおよびダイヤフラムの効果は後押しシステムを提供するflのowの状態の広い範囲上の優秀な性能を最小にした。

•座席に座席調節の必須釣り合った単一港の設計は泡堅い切断を達成するために座席調節座席にのための必要を除去しない。

•容易にラインにそしてアクチュエーター部分の分解なしに残るボディと取除かれる部分弁の座席、ディスクおよびおりを整える容易なアクセス;orifiのセリウムは通らない。

•圧力シールに、ガスケットとは違って使用する再使用可能な圧力シールOリングは調整装置の分解によって通常損なわれない。

•圧力鋼鉄構造の配管への抵抗は管の圧力の抵抗を助けて利用できる。

フィッシャー133Lの指定

利用できる構造

タイプ133H:1.5からの10のpsig/0.10から0.69棒、3つの範囲への60のpsig/4.1棒および出口圧力への吸入圧のためのDirect-operated調整装置。

タイプ133HP:2からの60のpsig/0.14から4.1棒、7つの範囲への150のpsig/10.3棒および出口圧力への吸入圧のためのDirect-operated調整装置。

タイプ133L:2つのpsig/5つのmbarから0.14棒の6つの範囲へのw.c 2インチのからの60のpsig/4.1棒および出口圧力への吸入圧のためのDirect-operated調整装置。

タイプ133Zのゼロ知事:-1からの4インチw.cへの20のpsig/1.4棒および出口圧力への吸入圧のためのDirect-operated調整装置。/-2.5から10のmbarの2つの範囲。

サイズおよび端関係様式

最高の吸入圧（1）

表2を見なさい

出口圧力範囲（1）

表1を見なさい

最高の出口圧力（1）

表2を見なさい

圧力登録

外面;下流の管理線は要求される

管理線関係

タイプ133H、133Lおよび133Z:3/4のNPTの内部関係はボディ出口（標準的な位置）または右の90°に指定されたら直接置かれたりまたは標準的な位置の残る。

タイプ133HP:ボディ出口に直接置かれる1/4のNPTの内部関係。

出口の関係

タイプ133H、133Lおよび133Z:スクリーンと内部1つのNPT;標準的な位置はボディ出口上の管理線関係と一直線に直接ある。出口は管理線関係に常に置かれる。

タイプ133HP:ボディ入口に直接置かれるフィッシャー タイプY602-7の出口アセンブリが付いている1/2 NPTの内部関係。

建築材

ボディ:鋳鉄かWCCの鋼鉄

開口部およびおり:アルミニウム

弁ディスク:アルミニウム/ネオプレン（CR）またはアルミニウム/過フッ化炭化水素（FKM） （3）

Oリング:ニトリル（NBR）または過フッ化炭化水素（FKM） （3）

ダイヤフラム:ニトリル（NBR） /Nylon （PA） （アクチュエーターのネオプレン（CR））

または過フッ化炭化水素（熱可塑性FKM） （3）/ポリマー

ガイドのブッシュ:ナイロン（PA）

茎および茎の袖:ステンレス鋼

ダイヤフラムの版:鋼鉄

バランスをとるダイヤフラムの版:めっきされた鋼鉄

ばねの場合および閉鎖の帽子:

タイプ133HP:鋳鉄

タイプ133H、133Lおよび133Z:アルミニウム

より低い包装:

タイプ133H、133Lおよび133Z:アルミニウム

タイプ133HP:鋼鉄

調節用のねじ:

タイプ133Hおよび133Z:黄銅

タイプ133L:アルミニウム

タイプ133HP:鋼鉄

任意制限つば:アルミニウム

おおよその出荷の重量

タイプ133H、133Lおよび133Z NPTの端関係:35ポンド/16のkg

タイプ133H、133Lおよび133Zは関係端フランジを付けたようになった:40ポンド/18のkg

タイプ133HP NPTの端関係:

56.5ポンド/26のkg

タイプ133HPは関係端フランジを付けたようになった:

62.5ポンド/28のkg

テーブル1.フィッシャー133のシリーズ出口圧力範囲

導入の記述

図1で示されている133のシリーズdirect-operatedガスの調整装置は主に炉、バーナーおよび他の電気器具にガスを供給する産業および商用アプリケーションのために設計されている。133のシリーズ バランスをとるシステムは調整装置がさまざまな吸入圧の状態にもかかわらず最高の燃焼効率にガス圧力の正確な制御を提供することを可能にする。単一の左舷構造は泡堅い切断を提供する。外的な下流の管理線は調整装置の操作に要求される。各タイプの出口圧力範囲のための表1を参照しなさい。133のシリーズ調整装置はNPTまたはフランジを付けたようになった端関係との2インチ/DN 50のサイズで利用できる。広く開かれた容量が重圧保護として安全弁を使用して適用のために余りに高ければ任意制限つば（図2）は取付けることができる。つばは標準的な広く開かれた容量の25%、40%、か60%に広く開かれた容量を減らす。

動作原理

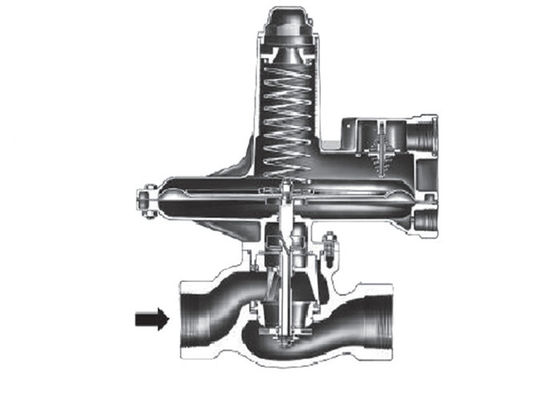

図4.の操作上の設計図を参照しなさい。133のシリーズでは、下流圧力は外部制御ラインによってダイヤフラムの下で登録され、作動媒体として使用される。増加する需要は下流圧力を下げ、ばねをダイヤフラムおよび茎アセンブリを降ろす認め弁ディスクを開け、より多くのガスを下流システムに供給する。減らされた要求は下流圧力を高め、ダイヤフラムおよび茎アセンブリを動かし、弁ディスクを閉め、ガス供給を下流システムに減らす。

後押しシステム

133のシリーズはバランスをとるダイヤフラムおよび後押しシステムを組み込む。調整装置がロックするとき、吸入圧は弁ディスクの上とおりの上の位置決めあなを通したバランスをとるダイヤフラムの底で登録されている。また、下流圧力は弁ディスクの底と茎と茎の袖間の登録ディスクそして環状スペースの溝によって形作られる道を通したバランスをとるダイヤフラムの上で登録されている。弁ディスクが開いている時、弁ディスクの端上の入口からの出口へのガスの流れ。登録ディスクの近くの弁ディスクの下で、少しガスの流れがある。登録ディスクの近くのガス圧力はそれがガスの速度が圧力を下げがちである流れ道にであるより高い。ディスクの近くの高圧は登録ディスクを通したバランスをとるダイヤフラムの上および茎と茎の袖間の環状スペースで登録されている。この圧力はバランスをとるダイヤフラムの上で助け、下りディスク旅行を補うばねおよびダイヤフラムの効果を登録した。これは調整装置の範囲の能力および性能を改善する。調整装置が下流圧力の増加に答えるときタイプ133H、133Lおよび133Zの対面安定装置の出口弁は、ダイヤフラム上向きに動く。ダイヤフラムが上がるように、それが付いている上部の安定装置を運んでいる空軍の動き上向きのより低い出口の安定装置（図5）を見るため。これはダイヤフラムの上の空気が十分に急速にダイヤフラムの動きの遅れを最小にするには大気に出るようにする。ダイヤフラムの落下として、部分的な真空を満たす出口の空気突進は作成し、上部の出口の安定装置を開口部版に対して強制する。上部の安定装置の網を貫流する空気はより低い安定装置を開ける（図5）を見なさい。定常条件の調整装置によって、安定装置は両方とも閉鎖して、小さい穴だけ正常運営の安定を助けるように開いている。

重圧保護

ほとんどの調整装置と同様に、133のシリーズ調整装置に吸入圧の評価より低い出口圧力評価がある。実際の吸入圧が出口圧力評価を超過すればある種の重圧保護は必要である。133のシリーズのための最高の入口および出口圧力は表2.で与えられる。すべてのモデルは最高の緊急の吸入圧の上の吸入圧から保護されなければならない（表2）を参照しなさい。出口圧力はタイプ調整装置の出口圧力設定上のタイプ133HPの133H、133Lおよび133Z、または40のpsig/2.8棒のための3つ以上のpsig/0.21棒ダイヤフラム版および弁ディスクのような内部部分を損なうかもしれない。これらの緊急時圧力限定の下の調整装置操作は損傷の可能性を排除しない。
