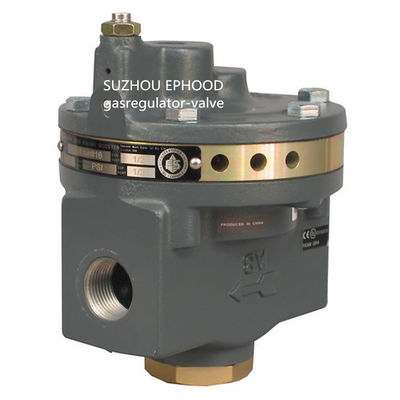

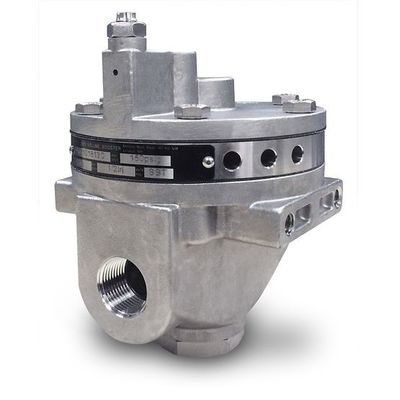

フィッシャー2625の2625NSボリューム・ブースター

絞る制御弁のポジシァヨナーと共にフィッシャーが2625のシリーズ ボリューム・ブースター速度のなでを高めるのに使用されている。2625NSは核サービス版で、高温および放射の環境に抗するためによくするエラストマー部品を使用する。2625および2625SSTは安全計器システム（SIS）の塗布の使用のために証明される。証明はLLCに相談するexida機能安全の全体的な提供者および制御システムの保証によって行う。

ブスターは固定deadband、柔らかい座席構造およびこれらの特徴を備えていないボリューム・ブースターによって起こることができるポジシァヨナーの飽和問題を除去するために必要なバイパス制限を織込んでいる。必要なバイパス制限の調節

システム安定性に必要である。この調節はボリューム・ブースターのdeadbandに影響を与えないが、制御弁が定常正確さを犠牲にしないで小さい入力信号の変更に答えるようにする。それはまた大きいとき、急速な入力信号の変更ブスターが起こる速いなでることのための大量の出力を提供するようにする。

ボリューム・ブースターが速度をなでることを改善するのに使用されている。精密弁制御が要求されれば、ポジシァヨナーの使用は推薦される。ボリューム・ブースターがブスターの必要なバイパス制限閉鎖しなければならなければ制御を離れて‐ののためにアクチュエーターによってだけ、使用されるべきなら（十分に右回りに回った）。

コネクターおよび配管は診断テストのための2625または2625NSボリューム・ブースターによって取付けることができる。

2625は安全計器システム（SIS）の塗布の使用のために証明される。証明はLLCに相談するexida機能安全の全体的な提供者および制御システムの保証によって行う。SISの証明はowerハウジングに添付されるラベルによってプロダクトで識別される。

指定

供給圧力範囲

ポジシァヨナーか他の空気の付属品と共に使用された場合、フィッシャーの67D、67DR、または95H調整装置を通して1つの共通補給品が付いているポジシァヨナーそしてボリューム・ブースターを常に配管しなさい。高容量フィルターは、フィッシャー262Kのような調整装置への供給ラインに、取付けられているべきである。供給圧力はまたアクチュエーターの最高圧力評価を超過してはならない。構造は2つの最高供給の範囲で利用できる。ダイヤフラムのアクチュエーターによって普通使用された場合:2.8まで棒（40のpsig）ピストン アクチュエーターによって普通使用された場合:10.3まで棒（150のpsig）

入力信号圧力

ポジシァヨナーの出力

最高の入力信号圧力

10.3棒（150のpsig）

‐の出力圧力比率への固定入れられた‐

1から1

わずかなDeadband

ポジシァヨナーの出力スパンのパーセント（1）:

排気ポート2.4 mm （0.094インチ）の:2%

排気ポート9.5 mm （0.375インチ）の:3.5%

排気ポート12.7 mm （0.5インチ）の:5%
