フィッシャー657および667のダイヤフラムのアクチュエーター

フィッシャー657および667のアクチュエーターは制御弁の信頼できるオン/オフか絞る操作を提供するように設計されている。これらのばね反対されたダイヤフラムのアクチュエーターはさまざまなコントローラーまたは弁のポジシァヨナーの空気の出力信号に応じて弁で弁を差し込む置く。

657アクチュエーターは667は逆機能しているが、直動式である。

特徴

必要な据付パッドは従来の取付金具を除去し、取付けるために必要な部品の数を減らす。
フィッシャーFIELDVUE™の器械によって組み合わせられたとき付属品および外的な管のための必要性を除去する必要な空気道を組み込む。
657そして667のアクチュエーターは従来のブラケット ベースの取付けのキットを利用する器械と互換性がある。667は器械か付属品のために外的に必要な場合にtubedできる。
ばね率、旅行停止および手動オペレータはほぼあらゆる制御弁の塗布のために利用できる。
形成されたダイヤフラムは旅行中の区域の変更を最小にする深いダイヤフラムの包装で移動する。
圧力側面の浅い包装はそれにより応答時間を最小にするその側面の減らされた容積を、意味する。
形成されたダイヤフラムはある特定のダイヤフラムのサイズのための最高推圧を可能にする。
険しいthick-walled鋳鉄および鋼鉄構造は高められた安定性および腐食防止を提供する。

利用できる構成

標準的な作動圧力範囲

657および667: 0.2から1.0棒（3つから15のpsig）または2.0棒への0.4 （6つから30のpsig）

657-4そして667-4: 1.9棒への0.2 （3つから27のpsig）

667サイズ76: 0.4から2.0棒（6つから30のpsig）または3.1棒への0 （0から45のpsig）

出力徴候

ステンレス鋼 ディスクかポインターおよび累進的なスケール

実用温度範囲

標準的な構造（ニトリルのエラストマー）:-40 82℃に（- 180℉への40）

任意構造（シリコーンのダイヤフラム）:-40 149℃に（- 300℉への40）

最高弁の荷箱の温度:鋳鉄のヨークとの427℃ （800℉）

信号の関係

サイズ30- 60および667サイズ76:内部1/4のNPT

サイズ70および87:1/4のNPTの内部ブッシュと内部1/2 NPT

サイズ80

657: 1/4のNPTの内部ブッシュと内部3/4のNPT

667:1/4のNPTの内部ブッシュと内部1/2 NPT

サイズ100: 1/4のNPTの内部ブッシュと内部1つのNPT

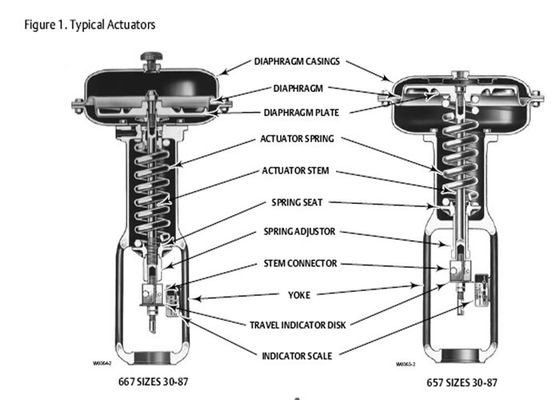

建築材

ダイヤフラムの包装

サイズ30 - 87:鋼鉄

サイズ80:鋳鉄か鋼鉄

サイズ100:鋳造アルミ

ダイヤフラム

サイズ30 - 87:ナイロン、ポリエステルのシリコーンのニトリル

サイズ100:ポリエステルのニトリル

ダイヤフラムの版

657のサイズ30 - 60、100:鋳造アルミ

657のサイズ70 - 87:鋳鉄か鋼鉄

667のサイズ30 - 60、100:鋳造アルミか鋼鉄

667のサイズ70 - 87:鋳鉄か鋼鉄

アクチュエーターばね:鋼鉄

ばねの調節装置:鋼鉄

ばねの座席:鋼鉄か鋳鉄

アクチュエーター茎:鋼鉄

旅行表示器:ステンレス鋼

Oリング:ニトリル

シールのブッシュ:黄銅

茎のコネクター:Zinc-plated鋼鉄ヨーク

サイズ30 - 80:鋳鉄か鋼鉄

サイズ100:鋼鉄

直接作用

657のアクチュエーターはすべて直動式である。空気圧をアクチュエーター茎上部のダイヤフラム包装力に下方に適用する。この圧力が減るとき、反対のばね力はアクチュエーター茎を上向きに動かす。負荷圧力失敗もし、ばね力極度な上向きの位置への茎。これは押しに終わり弁に失敗開いた行為および押しに開いた弁に失敗閉鎖した行為を提供する。

滑茎弁で使用される657-A直動式アクチュエーター。サイズ30から100で利用できる。

657-4 —サイズ70および87のA 657のアクチュエーター、102のmm （4インチ）旅行と設計されていて。

逆の行為

667のアクチュエーターはすべて逆の機能である。空気圧をアクチュエーター茎上向きに反対のばね力に対してより低いダイヤフラム包装力に適用する。この負荷圧力が減るとき、ばねはアクチュエーター茎を下方に動かす。負荷圧力失敗もし、ばね力極度な下りの位置への茎。アクチュエーター

押しに終わり弁に失敗閉鎖した行為および押しに開いた弁に失敗開いた行為を提供しなさい。

滑茎弁で使用される667-A逆機能のアクチュエーター。サイズ30から100および76で利用できる。

667-4 —サイズ70および87のA 667のアクチュエーター、102のmm （4インチ）旅行と設計されていて。
