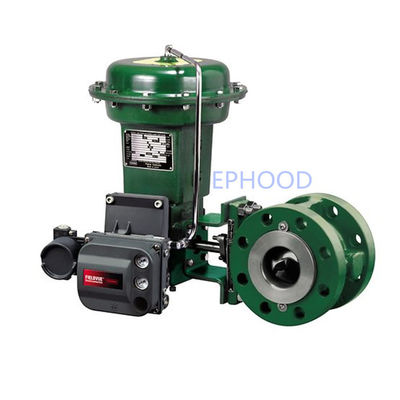

フィッシャー1052ばねのリターン ダイヤフラム弁のアクチュエーター、ダイヤフラムのロータリー・アクチュエータ

フィッシャー1052ばねのリターン ダイヤフラムのロータリー・アクチュエータ

フィッシャーの1052のばねリターン ダイヤフラムのロータリー・アクチュエータはスプラインを付けられたシャフトの回転式弁を作動させ、オン/オフか絞るサービスのために適している。選択の広い範囲の容易な取付けのために設計されている:限界スイッチ、位置指摘スイッチ、ポジシァヨナーおよびマニュアルは打ち消す。

これらのアクチュエーター間の主な違いは1052のアクチュエーターが平均がサービス条件によってポジシァヨナーの有無にかかわらずそれ、使用されるかもしれないばねの調節装置を備えていることである。1051のアクチュエーターは、絞るサービスで弁のポジシァヨナーが、普通装備されている。弁およびポジシァヨナー情報に関しては別の報告を参照しなさい。

アクチュエーター タイプは両方とも選択の広い範囲の容易な取付けのために設計されている:限界スイッチ、位置指摘スイッチ、ポジシァヨナーおよびマニュアルは打ち消す。選択適用の可能性はアクチュエーター サイズと変わる。指定テーブルおよび表4をのための参照しなさい

選択適用の可能性および指定に関する情報。

特徴

適用柔軟性タイプの1051および1052ロータリー・アクチュエータは失敗開いたか失敗終わりの構造と利用でき、4つのアクチュエーター弁の土台位置の何れかに取付けることができる。土台位置のため。これらのアクチュエーターはFisher_弁（様式FかGの土台）の広い範囲に取付けられる、または他の装置（様式HかJの土台）によって使用することができる。

スプラインを付けられ、締め金で止められたレバーが付いている最低の死んだバンド単一の共同連結は無くなった動きを最小にし、制御正確さを改善する。

長いサービス人生の険しい構造は安定性、耐食性を、提供する

もし重圧が行われれば変形からの保護。

安全アクチュエーター弁連結は完全に囲まれている、けれども弁のパッキング調節は部品を取除かないで入手しやすく残る。分解の間の安全のため、ばね

圧縮はタイプ1051のアクチュエーターで制御される。タイプに1052のアクチュエーターばねの圧縮を取り除く外的に入手しやすいばねの調節装置がある。

利用できる構成

タイプ1051:のオンオフ サービスまたは絞ること

タイプ1052:のためのポジシァヨナーのないオンオフ サービスまたは絞るサービスの有無にかかわらず

ポジシァヨナー。

直動式:増加する負荷圧力はばねのバレルからダイヤフラムの棒を伸ばす。

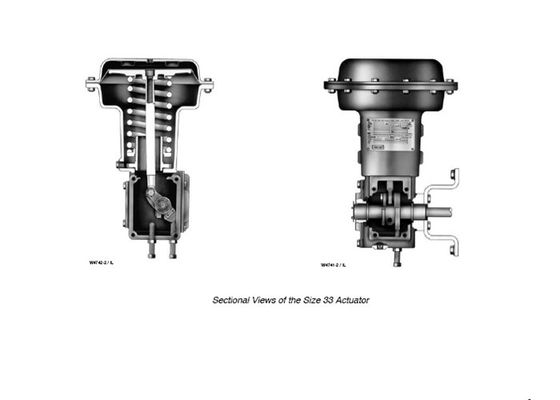

アクチュエーター サイズ

タイプ1051:サイズ33、サイズ40、およびサイズ60

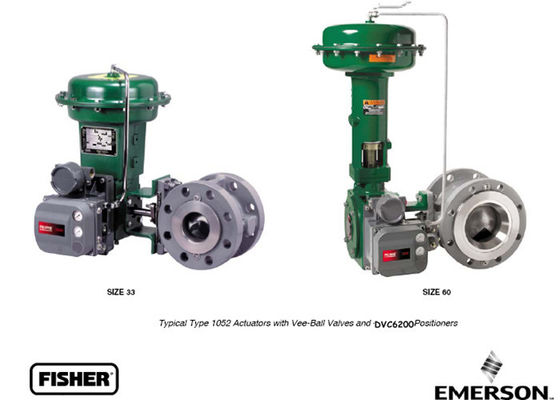

タイプ1052:サイズ20、サイズ33、サイズ40、サイズ60、およびサイズ70

標準的なダイヤフラム圧力範囲

サイズ20および60: 0から1.2棒（0から18のpsig）、0から2.3棒（0から33のpsig）、そして2.8棒への0 （0から40のpsig）

サイズ33および40: 0から1.2棒（0から18のpsig）、0から2.3棒（0から33のpsig）、

0から2.8棒（0から40のpsig）、そして3.8棒への0 （0から55のpsig）

サイズ70: 0から2.3棒（0から33のpsig）、2.8barへの0 （0から40のpsig）、そして0から3.8棒

（0から55のpsig）

最高のダイヤフラムのサイズ分け圧力

サイズ20: 3.4棒（50のpsig）

サイズ33: 3.8棒（55のpsig）

サイズ40: 4.5棒（65のpsig）

サイズ60: 2.8棒（40のpsig）

サイズ70: 3.8棒（55のpsig）

最高のダイヤフラムの包装圧力

サイズ20: 4.1棒（60のpsig）

サイズ33: 4.5棒（65のpsig）

サイズ40: 5.2棒（75のpsig）

サイズ60: 3.4棒（50のpsig）

サイズ70: 4.5棒（65のpsig）
