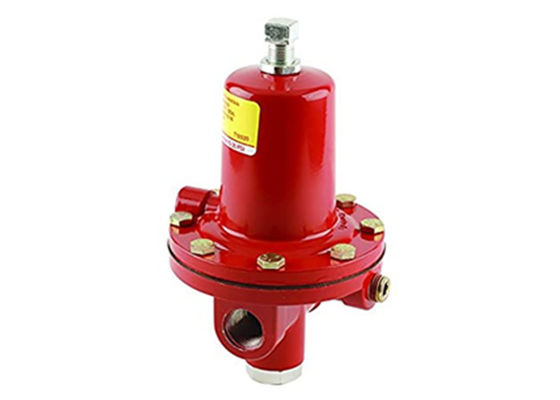

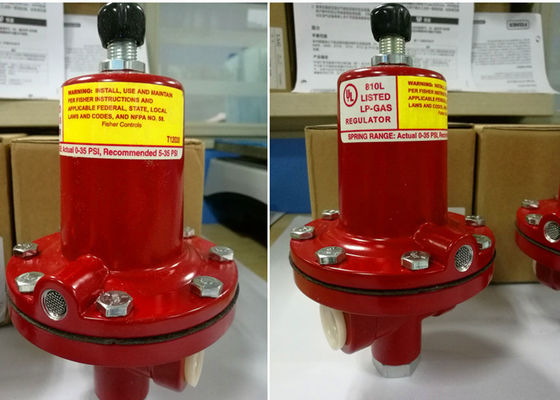

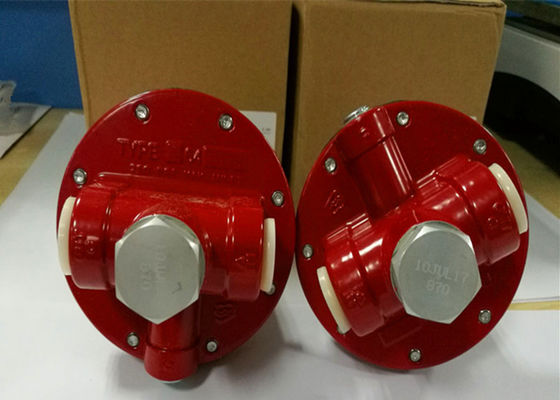

モデル64-35高圧LPGフィッシャーのガスの調整装置64圧力減圧弁

エマーソンのアメリカ人 フィッシャーは64-35高圧LPGの調整装置を模倣する

調整装置を減らす64圧力

64のシリーズ調節可能な高圧プロパンの調整装置は利用できる圧力範囲の広い範囲を提供する。高圧調整装置は通常別の調整装置によって使用のための中間圧力にタンク圧力を減らす。それらは配分組織の高圧調整装置として第一段階の下流の調整装置と共に使用されたとき使用されるかもしれない。

内部安全弁（64SRシリーズ）によって装備されていたとき、調整装置は高圧システムの最終的段階の調整装置として使用されるかもしれない。それはまた10のpsig/0.69棒またはより少しで第一段階の調整装置として時セット使用されるかもしれない。

64のシリーズにそれを無水アンモナル（NH3）サービスのために適したようにする特別なポリテトラフルオルエチレン（PTFE）のダイヤフラムの保護装置がある。1/4インチFNPTは側面の出口を使用することができる圧力計か流体静力学の安全弁を取付けるのに叩き、差し込んだ。

表1.の出口圧力範囲およびばねの選択

特徴

多様性

側面の関係

容易な維持

ULはリストした

指定

サイズおよび端関係様式

端:1/2インチNPT
ゲージの出口:1/4インチNPT

最高の吸入圧
250psi /17.2Bar

ばねの範囲

5~35psig （0.34~2.41bar）

圧力登録
内部

温度の機能
-20ºへの150ºF/-29ºへの66ºC

タイプ64Rに必要な低容量の安全弁がある。ダイヤフラムの版のドリル孔に対する弁茎の座席。減らされた圧力が一定圧力を超過すれば、ダイヤフラムは一定限度の余分な圧力がばねの例に流れ、選別された出口を通って出血できるように弁茎を離れる。

フィッシャーは64のシリーズ調整装置手動ハンドルとまた利用できる。任意手動ハンドルはパネル取り付けのために利用できる。

1. これらの調整装置を取付け、作動させ、そして維持した場合修飾された人員を使用しなさい。取付けが損傷があるかどうか点検する前に。調整装置に輸入原料がないし、すべての管および配管がきれい、妨げる物がないことを確かめなさい。

2. 調整装置を外の位置に取付けていたら、差し込まれる得ることまたは湿気、腐食性の化学薬品、または他の輸入原料を集めることからそれを保護するために下向きのばねの場合の出口を指しなさい。ばねの場合の出口のオリエンテーションは調整装置ボディに関してばねの箱を回すことによって変えることができる。

3. 調整装置ボディで印を付けられてように流れが出口の関係にからあるように調整装置を取付けなさい。

4. 遠隔にばねの例を出すために、スクリーンを、もしあれば取除き、ばねの場合の関係に1/4インチNPTの配管か管を接続しなさい。配管か管は安全な位置にばねの例を出すべきで少数のくねりとして可能ように持ち、そして下向きで常に抵抗力があり、指される天候である排気の端の選別された出口を備えている。

5. ほとんどの調整装置のように、64のシリーズ調整装置に吸入圧の評価より低い出口圧力評価がある。内部救助のタイプが限られた下流の重圧保護を含んでいるが、すべてのタイプはあるサービス状態のために実際の吸入圧があらゆる下流装置の調整装置の出口圧力圧力評価を超過できれば付加的な救助の保護を要求するかもしれない。周期的にそしてあらゆる重圧の状態の後で調整装置を点検しなさい。

6. 各調整装置は順序で指定される圧力設定のために出荷時設定をされる。設定が指定されなければ、出口圧力は制御ばねの中央で出荷時設定をされる。
