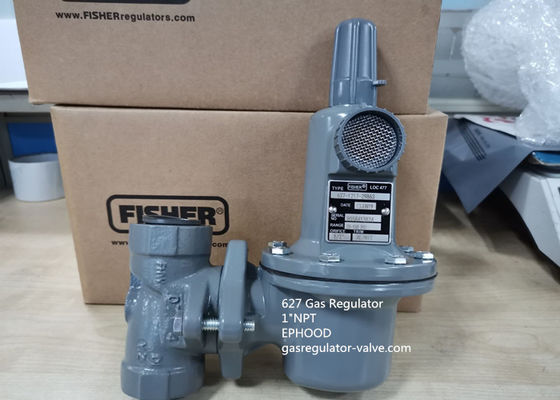

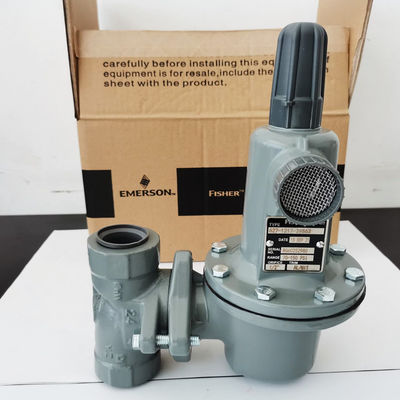

延性がある鉄のフィッシャーのガスの調整装置627モデル圧力ガスの調整装置250PSIの入口

記述

フィッシャー 627 シリーズ自律式減圧調節器 (図1) は高低圧システム向けである.

フィッシャー 627 調節器は,天然ガス,空気,または様々な他のガスで使用することができます. 性能特性

建築によって異なります

Fisher 627 のNPT は,一般的に使用されているモデルです.

627-1217-29855, 接続サイズ 1 NPT, オリフィス 1/2 ", 出口範囲 5-20psi,最大入口 250psi.

627-1217-29858, 接続サイズ 1 NPT, オリフィックス 1/2 ", 出口範囲 15-40psi,最大入口 300psi.

627-1217-29860, 接続サイズ 1 ′′NPT, オリフィックス 1/2", 出口範囲 35-80psi,最大入口 750psi.

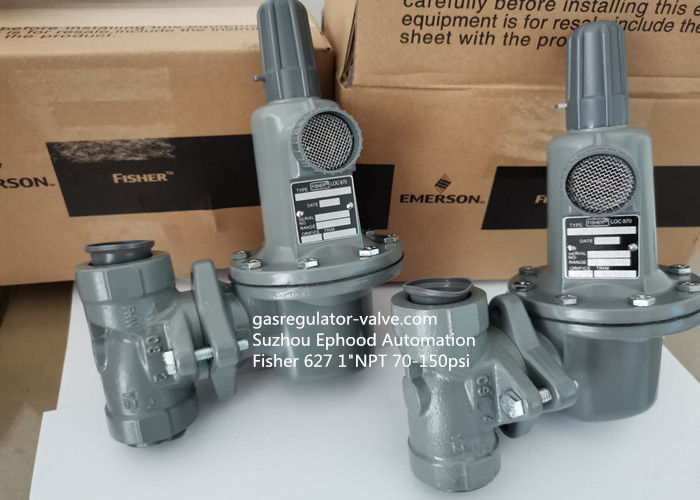

627-1217-29863, 接続サイズ 1 NPT, オリフィス 1/2 ", アウトレット範囲 70-150psi,最大入口 750psi.

表 1. 最大入口圧,出口圧範囲

フィッシャー・ローズマウント

フィッシャー メイク 627 ガスの調節器

エマーソン・フィッシャー 627 調節器

特徴

内部リレフバルブ

救援活動指標

維持 に 容易 な

装置の適応性

応用の多用性

改ざんしない

広範囲の流量能力

仕様

1 NPTエンド接続: 627-496,627-497,627-498,627-499

2NPTエンド接続:627-576,627-577,627-578,627-579

建設 可能な 建物

タイプ627:制御容量が大きいピトト管を装備した自律式減圧調節器 (図7).

タイプ627R:内部リレフと開いた喉を持つタイプ627 (図8).

タイプ627M:タイプ627は,ボディ出口圧と弁のケースの間に幹シールがあります.圧力は1/4インチNPT下流制御線接続 (図9) により弁の下で測定されます.

627MR型:内部リレフのタイプ627M (図10)

タイプ627H:627型 弁の制限装置により,より高い出口圧力を供給する (図11).

627HM型:タイプ627H,ボディ出口圧と弁のケースの間に幹シールがあります.圧力は,2つの1/4インチNPT下流制御ライン接続を通じて弁の下で測定されます (図12).

END 接続サイズ

1インチと2インチ

接続スタイルを終了する

1インチまたは2インチボディサイズ:NPT

1インチまたは2インチ (DN25またはDN50) のボディサイズ:ANSIクラス300または600 RFフラング

最大入口圧(1) について(体格評価)

NPT鋼では2000psig (138bar),1480psig

RFフレンズ製鋼の場合は102bar,柔性鉄の場合は1000psig (69bar)

バルブディスク入口の最大気圧(1) について

ナイロンディスクの場合は2000psig (138bar) または1000psig

(69bar) ナイトリルディスク

圧力記録
タイプ627 627Hまたは627R:内部

設置

レーティング内での制御装置の動作は,線路内の破片や外部からの損傷の可能性を排除するものではありません.

規制機は,定期的に,および任意の過圧状態の後,損傷のために検査されるべきです.ほとんどの規制機と同様に, 627シリーズ

圧力を軽減したり,制限したりする

627H,627M,および627HM型の調節装置は,入力圧が

この調節器には内部リリフレッシュがないため

627R型調節器は,セットポイントよりも総出口圧力の蓄積を制限する内部解脱を提供します.

この内部解脱は,適用に十分であり,そうでない場合は,追加の圧力を解消するか,

下流の圧力制限装置

警告

規制器 は ガス の 一部 を 大気 に 放出 する こと が でき ます.危険 な ガス や 燃える ガス の サービス で は,放出 さ れ た ガス が 蓄積 する こと が でき ます.

危険ガスのサービスでレギュレーターを風口

遠隔で安全な場所へ,空気入口や危険地帯から遠ざかなければなりません.

凝縮や詰まりから守る
