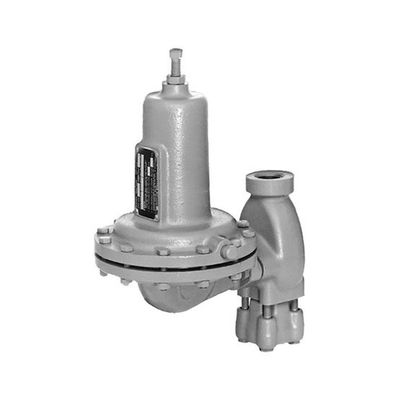

直接作動させたフィッシャーのガスの調整装置630モデル

フィッシャーのガスの調整装置630モデル

導入

フィッシャーのガスの調整装置のタイプ630ジョーの大きい調整装置は直接作動させて、バネ付き、調整装置を減らす圧力。それらは1および2インチ/DN 25および50のサイズで利用でき、3からの500のpsig/0.21から34.5への1500のpsig/103棒および出口圧力への最高吸入圧のために棒設計されている。タイプ630は天燃ガス、空気、または適用のために第一段階の農場蛇口の調整装置か高圧産業調整装置のような他のいろいろガスと使用することができる。タイプ630は安全弁に分野で変えることができたりまたはタイプ630Rの安全弁として利用できる/背圧調整装置;情報に関しては別のタイプ630Rの報告（71.4:630R）を参照しなさい。

特徴

•高圧機能入口圧力1500までのpsig/103棒および制御圧力500までのpsig/34.5棒。

•険しい構造密集した、丈夫な設計および固体金属の構造強く、信頼できる、長続きがする調整装置を提供するため。

•低圧の制御フィッシャー630を高圧および低圧の構造で利用できるよくしなさい;低圧の単位に低圧の設定のより正確な制御を提供するより大きいダイヤフラム区域がある。

•酸っぱいガス サービス機能任意材料は酸っぱいガスを扱う適用のために利用できる。これらの構造はNACE国際的なMR0175の推薦に従う。

指定

サイズ

1および2インチ/DN 25および50

端関係様式

NPT、ASME CL150 RF、CL300 RF、またはCL600 RF

最高の吸入圧および圧力降下

1500までのpsig/103棒は、表1を見る

最高の出口圧力

500までのpsig/34.5棒は、表2を見る

出口圧力範囲

3つから500のpsig/0.21から34.5は棒、表2を見る

圧力登録

内部

建築材

ボディ:鋳鉄、か鋼鉄

ばねの場合およびダイヤフラムのアダプター:

鋳鉄か鋼鉄

開口部:真鍮かステンレス鋼

弁ディスク:ニトリル（NBR）、ナイロン（PA）、ポリテトラフルオルエチレン（PTFE）、または過フッ化炭化水素（FKM）

弁ディスク ホールダー:真鍮かステンレス鋼弁のキャリア:真鍮かステンレス鋼

ダイヤフラム:ネオプレン（CR）または過フッ化炭化水素（FKM）

入口ボディ ガスケット:真鍮のトリムが付いている銅かステンレス鋼のトリムが付いているステンレス鋼

他のすべてのガスケット:構成

レバー:Zinc-plated鋼鉄かステンレス鋼

ダイヤフラムのコネクター:真鍮のトリムが付いているアルミニウムかステンレス鋼のトリムが付いているステンレス鋼。

ピトー管:ステンレス鋼

調整装置のばね:めっきされた鋼鉄

調節用のねじ:鋼鉄

ダイヤフラムの版:Zinc-plated鋼鉄

上部のばねの座席:亜鉛

ばねの座席を下げなさい:Zinc-plated鋼鉄（低圧）または亜鉛（高圧）

出口:タイプY602-9

ばねの場合の出口

1/4のNPT

選択

PTFEのダイヤフラムの保護装置、ワイヤー シールの調節用のねじおよびNACE

取付け

これらの調整装置はあらゆる位置に取付けられているかもしれない。ある取付けは遠隔出口ラインを要求するかもしれない。開始を差し込むかもしれない雨、雪、残骸、または他のどの輸入原料の入口からすべての出口の入り口を保護しなさい。

調整装置ボディを通した流れの方向は調整装置ボディで流れ方向の矢によって示される方向に見つけたあるなる。

重圧保護

ほとんどの調整装置と同様に、これらの調整装置に吸入圧の評価より低い出口圧力評価がある。重圧保護は実際の吸入圧が出口圧力評価を超過できれば必要である。

Tables1で指定される限界の下の調整装置操作および2つは外部ソースまたは準備中の残骸からの損傷の可能性を排除しない。調整装置はあらゆる重圧の状態の後で損傷があるかどうか点検されるべきである。
