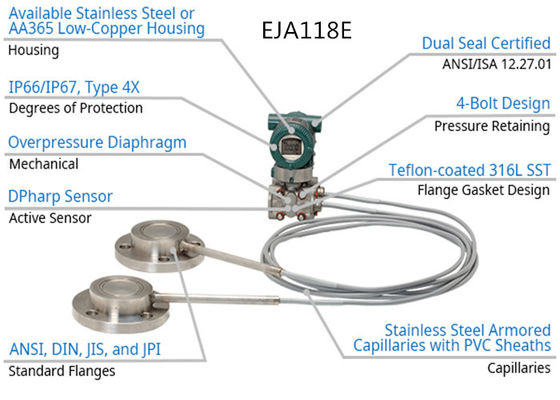

遠隔ダイヤフラムのシールが付いている横川町EJA118Eの差動圧力送信機

遠隔ダイヤフラムのシールが付いている横川町EJA118Eの差動圧力送信機

概要の指定

ダイヤフラムのシールがpressure-sensingアセンブリに直接入るプロセス中型の形態を防ぐのに使用されている

差動圧力送信機の、それらは盛り土の液体で満ちている毛管を使用して送信機に接続される。

EJA118Eのダイヤフラムは差動圧力送信機を使用することができる液体、ガス、または蒸気の流れを測定するのに密封した

液体レベル、密度および圧力と同様。EJA118Eはに相当して20 mA DC信号に4つを出力する

測定された差動圧力。

その極めて正確な、安定したセンサーはまた全体で示すことができる静圧を測定できる

表示器または頭脳または雄鹿コミュニケーションによって遠隔に監視されて。他の主要特点は速い応答を含んでいる、

コミュニケーションおよび自己診断法を使用して遠隔組み立て。

基礎Fieldbus、雄鹿（低い電力）のプロトコル タイプとのPROFIBUS PAおよび1から5 VDCはまた利用できる。

Fieldbus、PROFIBUSおよび低い電力を除く標準的な構成のEJA-Eシリーズ モデル、

タイプは安全要求事項のためのSIL 2に従うこととして、証明される。

標準規格

EJA118Eのダイヤフラムによって密封される差動圧力送信機

スパンおよび領域限界

性能指定

ゼロ ベースの目盛りを付けられたスパン、線形出力、3インチのフランジのフラッシュ タイプ、盛り土の流動コードBのためのぬらされた部品物質的なコードSW、

そして5 m.の毛管長さ。

FieldbusおよびPROFIBUSコミュニケーション タイプのために、次の指定でスパンの代りにcaribrated範囲を使用しなさい。

指定の一致

EJA-Eシリーズは少なくとも±3σに指定の一致を保障する。

目盛りを付けられたスパンの正確さを参照しなさい

ターミナル ベースの直線性、ヒステリシスおよび反復性を含んでいる

二乗根の出力正確さ

二乗根の正確さは流れのスパンのパーセントである。

電源の効果（出力信号コードDおよびJ）を

1ボルトあたり± 0.005% （21.6から32ボルトからDC、350Ω）

応答時間（差動圧力） 「◊」

MおよびHのカプセル:200氏（正常な温度の近似値）

ソフトウェア弱まることがゼロにそして45氏の不感時間を含んで置かれる時（体言）

静圧信号の範囲および正確さ

（コミュニケーションによってまたは表示器の監視のために。ターミナル ベースの直線性、ヒステリシスおよび反復性を含んでいる）

範囲

statice圧力の上部の範囲の価値そしてより低い範囲の価値は0と最大吸入圧（MWP*）の間で範囲で置くことができる。上部の範囲の価値はより低い範囲の価値より大きくなければならない。最低の配置のスパンは0.5 MPa （73のpsi）である。

*:最大吸入圧（MWP）はフランジの評価圧力の内にある。
