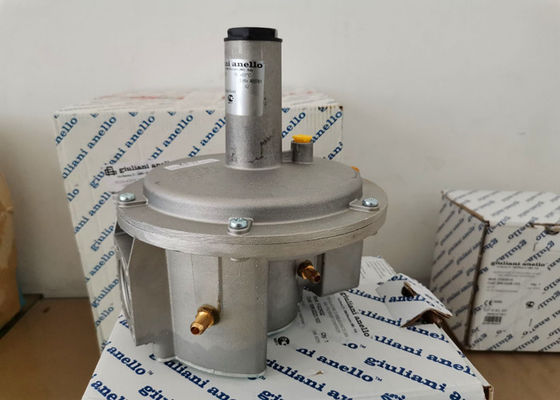

FGDR32/50モデル フィルター イタリアGiuliani Anelloで造られるを用いるアルミニウム ガスの圧力調整器は作りました

イタリアgiulianiのanelloは作り付けフィルターFGDRモデルが付いているアルミニウム圧力調整器を作った

EN 88-1への作り付けフィルターが付いているアルミニウム圧力調整器。
最高。吸入圧500のmbar。最高。出口圧力350のmbar。
閉鎖制御。製造されたガス、天燃ガス、液化石油ガス（LPG）、non-aggressiveガスおよび空気のために適した。実用温度範囲:-15 60°C.に。

技術仕様

吸入圧の範囲P1:
FGD:200mbarまでの+5mbar

FGDR:500mbarまでの+30mbar

FG1B:1barまでの+30mbar

動作範囲P2:中立ばねの標準的な供給;ばねのテーブルに従う他の範囲。

標準的な参照:
FGD- FGDR:EN 88-1
FG1B:EN 88-2
知事のクラス:
FGD – FGDR:クラスA
FG1B:クラスAC10
閉鎖圧力:
FGD:このモデルはテスト完了を特色にしない
FGDR:標準的なEN 88-1との一致
FG1B:クラスSG30


抵抗:EN13611指定に従って。

燃料:3家族のガス:製造されたガス（都市ガス）;天燃ガス（グループH -メタン）;液化石油ガス（LPG）;non-aggressiveガス。
周囲温度の範囲:-15℃への+60℃
操作:補助エネルギーのないばねの、引張りによって。

構造の特徴:吸入圧の補償、標準的な供給の安全ダイヤフラム、内部管の衝動。早くシールのガスケット。
すべてのモデルは入口および出口の管蛇口の付属品によって供給される。

FGDRモデル圧力ガスの調整装置の出口圧力

材料:アルミニウム、鋼鉄の、真鍮および合成物質のアルミニウム ボディ、内部の部分;ニトリル ブタジエンのゴムのダイヤフラムそしてガスケット。
技術的な特徴
補償のダイヤフラム、作動のダイヤフラムおよび安全ダイヤフラム:外的な一休みの出口の管は組み込まれた安全ダイヤフラムが作動のダイヤフラムの破損の場合にことを、ガスの漏出保障しないので必要ではない（30 dm3/h）はある

部屋の中で可能（par.3.3.2に従って。EN88指定）。

取付け
水平に置かれるダイヤフラムが付いている知事を取付けなさい（横の管で）。調整装置/知事の矢によって示されるガスの流れの方向に常に続くように気を付けなさい。

適した用具は入口および出口のハブの調整装置/知事の付属品に使用しなければならない。調整装置/知事に合う場合の表表紙の袖の決して効果のてこ比。
フィルター内部が付いているすべてのモデルのために、調整装置/知事は地面のfaclitateからの快適な高さで最もよくフィルター クリーニング合う（適したガス フィルターに知事/調整装置上流に常に合いなさい）。
管がきれいであり、そう一直線に並べられる調整装置/知事圧力の下にないことを確かめなさい。
穴があいたダイヤフラムの一休みの帽子（3）を取除かないし、穴を妨げてはいけない、さもなければ調整装置/知事は働かない。そう塗られた壁が付いている接触を避ける知事を取付けなさい。
調整装置/知事が意図されていた使用に適していることを確かめなさい。
