フィッシャーCS400はガス ボイラーで2インチの端関係のフィッシャーの調整装置弁CS400IN8EC8使用する

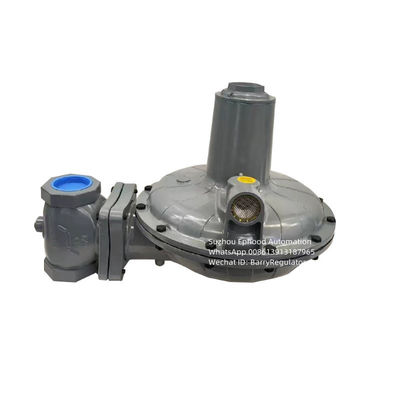

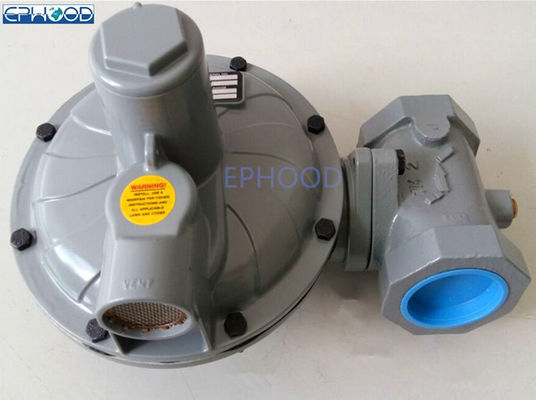

フィッシャーのブランド圧力ガスの調整装置モデルCS400IN8EC8
direct-operatedフィッシャーCS400シリーズはバネ付きの調整装置pressure-reducing適用をに提供する

商業および軽い産業施設。
 特徴
*サイズおよび端関係の多種多様
*固定要因/圧力要因測定（PFM）の正確さの機能
*内部感知からの広く開かれたモニターの構造のための外的な感知への分野のコンバーチブル
*灰色の鋳鉄、延性がある鉄および鋼鉄ボディ材料で利用できる
*圧力調節および開口部の取り外しに必要な標準的な用具だけ
*容易維持すること

指定
ボディ材料、端関係のサイズおよび様式の圧力評価
延性がある鉄、1-1/2」NPT* 1-1/2」NPTおよび2" NPT*2」NPT
175psi/12.1bar
最高の吸入圧
175のpsig/12.1棒は、表2を見る
出口圧力範囲
調整装置:表5を見なさい
圧力登録
内部か外的
おおよその重量:通されたボディを使って
タイプCS400:5つのkg
PEDの一致声明および情報
CS400プロダクト シリーズは圧力装置指導的なPEDに従ってあるこの前の記述への97/23/EC.Theの例外が合わせるためにまだ証明されていないタイプCS403の
PEDの指令を使って。
圧力調整器は設計圧力PSと比較される重圧に対して保護のためにMIPdの最高の下流の付帯的な動作原理のために補足の上流の安全付属品を上流に場所を減らすとき <> 大きさで分類される要求しない
タイプCS400の基礎調整装置操作
フィッシャーCS400シリーズの図を時下流の要求の減少、ダイヤフラムの増加の下の圧力参照しなさい。この圧力は（調整装置制御ばねまでに置かれる）調整装置の設定克服する。補助機関車のポスト アセンブリ、レバーおよび弁茎の行為によって、弁ディスクは開口部に近い方に動き、ガスの流れを減らす。要求なら下流の増加、ダイヤフラムの減少の下の圧力。ばね力は補助機関車のポスト アセンブリを下方に押す、弁ディスクは開口部から移り、調整装置がダイヤフラムの下の減らされた圧力に応じて開くと同時にガスの流れは下流に増加する。
タイプCS400IRの調整装置は重圧保護のための内部安全弁を含んでいる。下流圧力がw.c 7から28インチの調整装置の設定を超過すれば。/17から69のmbar （主要なばねによって使用した）、安全弁は開き、余分なガスは上部のばねの場合の安定装置の出口を通して出る。
概要のインストール手順
調整装置を取付ける前、

• 郵送物の間に起こるかもしれない損傷があるかどうか点検しなさい。
• を点検し、調整装置ボディで集まるかもしれない輸入原料取除きなさい、か土を。
• 銅の管およびパイプラインの残骸、土または銅硫酸塩を吹きなさい。
• 調整装置を取付ける前に管の雄ネジに管の混合物を加えなさい。
• 調整装置を通るガスがボディの矢と同じ方向に流れあることを確かめなさい。「入口」および「出口」の関係ははっきり印が付いている。
• CS400シリーズ調整装置を使用して場所を減らす圧力を設計した場合装置のフランジへの不必要な負荷そして動きを避けるために風、雪および温度の効果を考慮に入れたらことは必要分析をしなさい。

設置位置
設置済み調整装置は他の外部ソースからの車両交通そして損傷から十分に保護されるべきである。

表5.の出口圧力範囲
