商品の詳細:
|
| サイズ: | DN125 | 圧力: | 150LB |
|---|---|---|---|
| 結合方式: | 糸 | ボディ/ボンネット: | WCB、LCC、LCB、CF8、CF8M、CF3M |

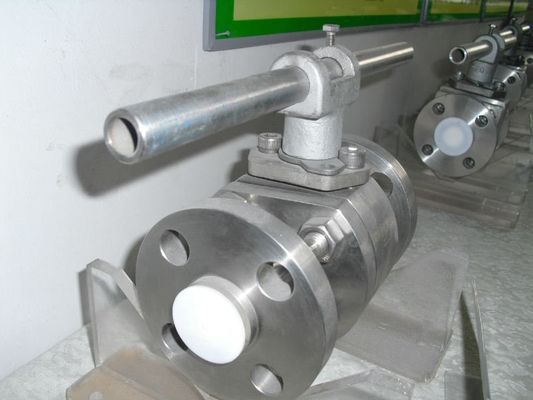

| 球/茎: | 316,316L、304 | 名前: | ステンレス鋼の球弁TAシリーズを弁浮かべるSUFAは終わりの浮遊球フランジを付けたようになった |
| ハイライト: | トラニオンによって取付けられる球弁,ステンレス鋼の通された球弁 |
||
適度な費用で多様性、性能および信頼性。この多目的な弁は特定のサービスrequirmentsに適するためにさまざまな座席選択を提供する。それは2つの限界機能を行う上げられた火唇の設計を利用する。初めにそれは金属のバックアップ座席、漏出requiremrntsを通した会合API 607として機能する。2番目に、それは摩耗および座席コールド フローから第一次座席のIDを保護する。
シリーズTA弁の特徴API 607のAPI 6DおよびNaceの氏01 075requirementsに従うため。
| 主要な部品材料 | |
| 部分名 | 材料 |
| ボディ/ボンネット | WCB、LCC、LCB、CF8、CF8M、CF3M |
| 球/茎 | 316,316L、304 |
| 座席 | PTFE/PEEK |
TAのシリーズによってフランジを付けたようになる終わりの浮遊球弁の概要の設計特微
1.Adjustable fire-safe茎のパッキング
メタ バックアップ座席に優秀なfire-safe機能があるので2.Machined火唇の行為
3.Anti打撃の茎
4.Anti静的な装置
5.Fullは二方向の切断を評価した
6.Optionalロックできる ハンドル
7.Spiral傷のガスケットは、外的な漏出を防ぐ
8.Fullは行き止まりサービスを評価した
| いいえ。 | 記述 | 材料 | いいえ。 | 記述 | 材料 |
| 1 | 座席ばね | 17-7PH/Inconel X-750Viton | 20 | 茎のスラスト・ベアリング | カーボンはPTFEを満たした |
| 2 | 座席シール | VitonのブナN | 21 | コネクターのシール | VitonのブナN |
| 3 | 座席保持器 | C.S. W/ENP、F316 | 22 | ボルト | ASTM 193-B7 |
| 4 | 座席挿入物 | のかいま見ナイロン | 23 | 茎のシール | VitonのブナN |
| 5 | トラニオンPin | 炭素鋼 | 24,32 | スタッド | ASTM 193-B7 |
| 6 | トラニオンのスタッド | ASTM A193-B7 | 25 | 茎の上シール | PTFEのグラファイト |
| 7 | トラニオン | 炭素鋼 | 26 | キー | 炭素鋼 |
| 8 | トラニオンのブロック | 炭素鋼 | 27,38 | 注入の付属品 | 炭素鋼、F316 |
| 9 | 裁ち切り弁 | 炭素鋼 | 28 | スタッド | ASTM A193-B7 |
| 10 | 裁ち切り弁 | VitonのブナN | 29 | 表示器 | AISI 304 |
| 11 | ボディ | 炭素鋼 | 30 | 茎 | C.S.W /ENP、F316 |
| 12,19 | トラニオン軸受け | エポキシW/PTFEは並んだ | 31 | 腺 | 炭素鋼 |
| 13 | ボディ シール | 316SS/Grafoil、Viton | 33 | ボンネット | 炭素鋼 |
| 14,15 | ボルト/ナット | B7/2H、B7M2HM | 32 | ハンドル | ディディミアム、C.S。 |
| 16 | 球のスラスト・ベアリング | カーボンはPTFEを満たした | 35 | ギヤ オペレータ | DIor、かCS.Case |
| 17 | アダプター | 炭素鋼 | 36 | ネームプレート | AISI 304 |
| 18 | 球 | C.S.W/ENP、F316 | 37 | リベット | AISI 304 |
