商品の詳細:
|
| サイズ: | DN125 | 圧力: | 150LB |
|---|---|---|---|
| 結合方式: | 糸 | ボディ/ボンネット: | WCB、LCC、LCB、CF8、CF8M、CF3M |

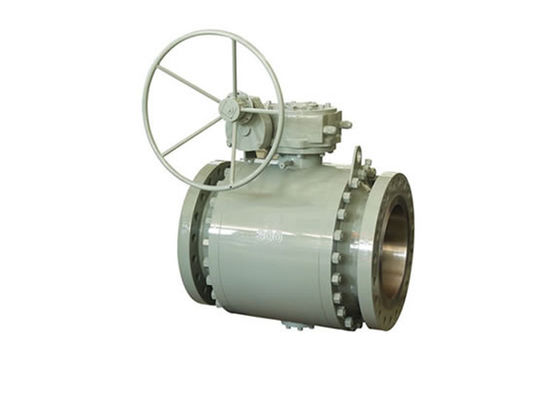

| 球/茎: | 316,316L、304 | 名前: | 14" - 24"彼シリーズ トラニオンによって取付けられる球弁 |
| ハイライト: | トラニオンによって取付けられる球弁,ステンレス鋼の通された球弁 |
||
トラニオンは球弁の特徴を取付けた:2"で及ぶ弁によって提供する実線プロダクト- 42"、ANSIのクラス150LB - 2500LB、造られた鋼鉄によってボルトで固定されたか、またはすべての溶接されたボディの低い作動のトルクのための近いつながれたトラニオンのブロック デザイン、二次座席密封剤の特徴。Kojo API-6D弁は座席か任意二重ピストン シーリングを取り除いている自己と提供される。特別な座席混合物はまた利用できる。各弁は、API-6D、API 6FA会ったりおよびNaceの条件。選択は茎延長、アクチュエーター、管の子犬および専門にされたコーティングを含んでいる。
トラニオンは球弁を満たしたAPI 6D、また他の設計コードのすべての条件を取付けた;最低の壁厚さASME B16.34に従うため。弁は通常顧客の要求のレバー、ギヤ ボックス、アクチュエーターまたは裸シャフトによって供給される
設計及び製造の標準:API 608、API 6D、ASME B16.34、
向かい合って:ASME B16.10、API 6D、DIN 3202
フランジの関係のサイズ:ASME B16.5、ASME B16.47、DIN 2543~2550、ASME B16.25
バット溶接のサイズ:ASME B16.25。
テストおよび点検:API 6D、API 598
標準的な物質的な部品表
| いいえ。 | 記述 | 材料 | いいえ。 | 記述 | 材料 |
| 1 | 座席ばね | 17-7PH/Inconel X-750Viton | 20 | 茎のスラスト・ベアリング | カーボンはPTFEを満たした |
| 2 | 座席シール | VitonのブナN | 21 | コネクターのシール | VitonのブナN |
| 3 | 座席保持器 | C.S. W/ENP、F316 | 22 | ボルト | ASTM 193-B7 |
| 4 | 座席挿入物 | のかいま見ナイロン | 23 | 茎のシール | VitonのブナN |
| 5 | トラニオンPin | 炭素鋼 | 24,32 | スタッド | ASTM 193-B7 |
| 6 | トラニオンのスタッド | ASTM A193-B7 | 25 | 茎の上シール | PTFEのグラファイト |
| 7 | トラニオン | 炭素鋼 | 26 | キー | 炭素鋼 |
| 8 | トラニオンのブロック | 炭素鋼 | 27,38 | 注入の付属品 | 炭素鋼、F316 |
| 9 | 裁ち切り弁 | 炭素鋼 | 28 | スタッド | ASTM A193-B7 |
| 10 | 裁ち切り弁 | VitonのブナN | 29 | 表示器 | AISI 304 |
| 11 | ボディ | 炭素鋼 | 30 | 茎 | C.S.W /ENP、F316 |
| 12,19 | トラニオン軸受け | エポキシW/PTFEは並んだ | 31 | 腺 | 炭素鋼 |
| 13 | ボディ シール | 316SS/Grafoil、Viton | 33 | ボンネット | 炭素鋼 |
| 14,15 | ボルト/ナット | B7/2H、B7M2HM | 32 | ハンドル | ディディミアム、C.S。 |
| 16 | 球のスラスト・ベアリング | カーボンはPTFEを満たした | 35 | ギヤ オペレータ | DIor、かCS.Case |
| 17 | アダプター | 炭素鋼 | 36 | ネームプレート | AISI 304 |
| 18 | 球 | C.S.W/ENP、F316 | 37 | リベット | AISI 304 |
