商品の詳細:
|
| 側面: | DN150-DN1600 | 圧力: | PN10/PN16/150 psi/200 psi |
|---|---|---|---|
| バルブ本体材料: | 鋳鉄、延性がある鉄、炭素鋼、ステンレス鋼、等 | 適当な媒体: | 淡水、下水、海水、弱い酸およびアルカリ、等 |
| ハイライト: | ウエファー様式の蝶弁,蝶制御弁 |
||
利点:
概要:

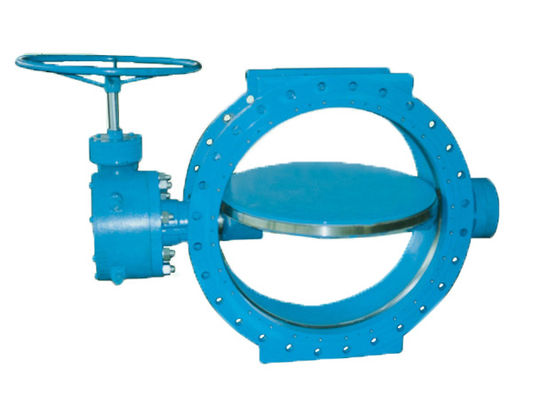

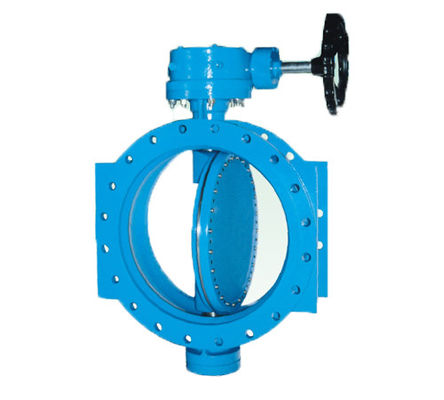

oの倍のEccontricの蝶弁に信頼できるシールの特徴がある。媒体は弁によって方向がそれある問題効率的に密封することができない。従ってこれらの弁は方向条件の飲料水の管のために特に適している。
独特な設計:
oボディおよびディスクは内部および外的な表面のエポキシ樹脂が塗られる。従って弁に優秀なanti-corrosion特徴がある。
そこのoは媒体へ長い生命を保つためにのグラファイトまたは同時に他の有機材料弁を助けるシールの位置、腐食ではない。
最低のトルクによって弁を作動することができる作るすべての方向のoの金属シール リング位置は調節することができる。不注意なか他の理由、それによる金属シール リング デフォルトがグラファイトのパッキングの代りに容易にchanged.0である場合もあるときNBRまたはEPDMのOリングは手入れ不要保つシャフトのシールを加えられる。
DN1200からのo、私達はヘッド損失を減らすために飛行ディスク定形ディスクを加える。
DN1800からのoは、自動注油式軸受け加えられる:操作のトルクを減らすため。
設計基準:DIN3354
フランジ:DIN2501
向かい合って次元:DIN3202かBs5155ẞの上のフランジ:ISO5211
テスト標準:DIN3230かGB/T 13927
働く温度:NBR <80>
技術特性:
| わずかな直径 | DN150~1600mm | ||
| わずかな圧力 | 0.6Mpa | 1.0Mpa | 1.6Mpa |
| 強さのテスト | 0.9Mpa | 1.5Mpa | 2.4Mpa |
| 機能テスト | 0.66MPa | 1.1Mpa | 1.76Mpa |
主要なコンポーネントおよび材料:
| いいえ。 | 名前 | 材料 |
| 1 |
ボディ、ディスク |
QT500-7 内部のGGG50 外的なエポキシ樹脂 コーティング |
| 2 | 茎 |
Cr13,1Cr18Ni9TI 1Cr17Ni12Mo2Tiステンレス鋼min.13%Cr |
| 3 | 茎のナット、ブッシュ |
ZCuAl10Fe3 青銅色CuAl10Fe3 |
| 4 | シール リング、Oリング |
NBR、EPDMまたはFBM |
テスト条件
目録のコーナー
取付け
