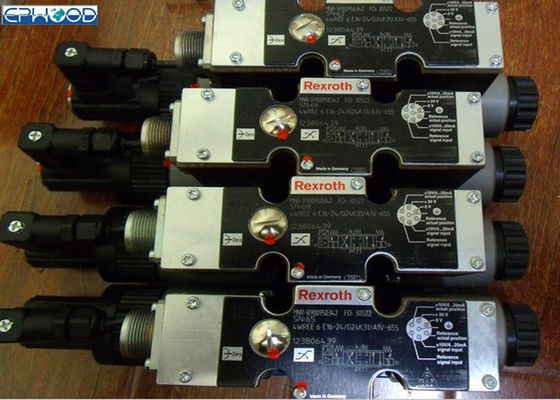

統合された電子工学4WREE 6E16-24G24K31-A1V-655の空気のRexrothの電磁弁

Rexrothの電磁弁の比例した方向制御弁4WREE 6E16-24G24K31-A1V-655

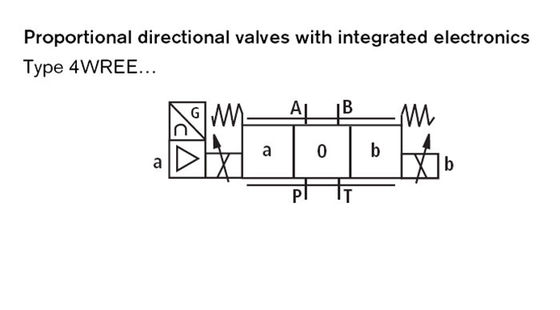

統合された電子工学（OBE）の電気位置のフィードバックを用いるRexrothの比例した方向制御弁、

機能、セクション

4/2および比例した方向弁4/3は設計を取付けるsubplateの直接作動させた部品である。それらは中央糸およびremovalbeのコイルが付いている比例したソレノイドによって作動する。ソレノイドは外的な電子工学（タイプ4WRE）によってまたは統合された電子工学（タイプ4WREE）によって任意に制御される。

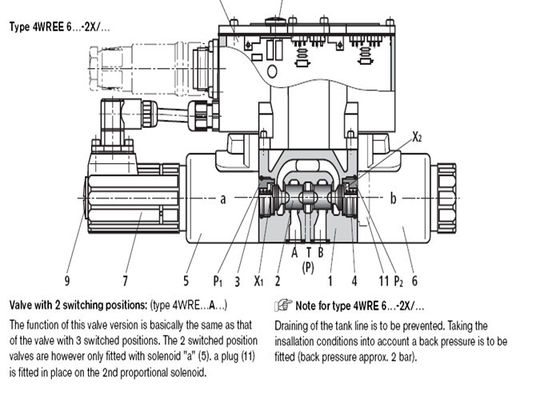

設計:

弁は基本的にから成っている:

–取付け表面が付いているハウジング（1）

–制御は圧縮ばねとの（2）を巻く（3および4）およびばねの版（X1およびX2）

–ソレノイド（中央糸が付いている5および6）および棒の管（P1およびP2）

–位置トランスデューサー（7）

–任意統合された制御電子回路（8）

–機械ゼロ ポイント調節（9）はPg13.5によって入手しやすく、電気ゼロ ポイントはPg7 （10） （タイプ4WREE）によって入手しやすい。

特徴

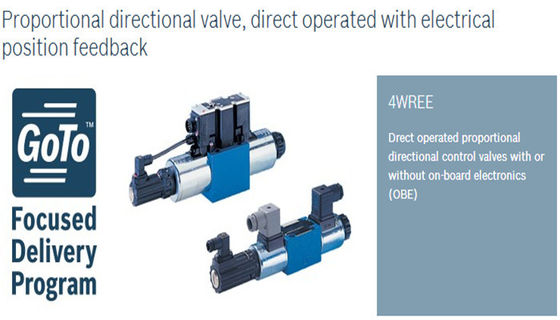

–タイプ4WREEのための電気posisitonのフィードバックそして統合された電子工学（OBE）のDirectによって作動させる比例した方向弁
–流れの方向そしてサイズの閉じたループ制御
–操作は中央糸および取り外し可能なコイルが付いている比例したソレノイドによって行う
– subplateの土台のために…:45052に関してシート（NS6）または再45054を分類するISO 4401Subplatesへの左舷に取るパターン（NS10）
–ばねのセンター・コントロールのスプール
–制御電子回路
•4WREE
- 電圧入力または現在の入力（A1 respとの統合された電子工学（OBE）。F1）

型式番号を選ぶための命令の細部
