商品の詳細:
|
| サイズ: | 6" - 12" x10」 | 圧力: | 150LB |
|---|---|---|---|
| 結合方式: | フランジ | ボディ/ボンネット: | WCB、LCC、LCB、CF8、CF8M、CF3M |
| 球/茎: | 316,316L、304 | 座席: | PTFE/PEEK |
| ハイライト: | 316のssの球弁,トラニオンによって取付けられる球弁 |
||

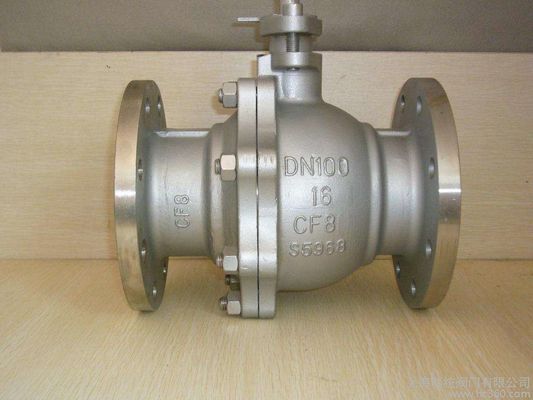

概要
SUFAの二つの部分から成ったフランジを付けたようになった端の球弁は、利用できる1"である- 2つは適度な費用でクラス150および300.The TAシリーズ弁多様性、性能および信頼性を提供する。この多目的な弁は特定のサービスrequirmentsに適するためにさまざまな座席選択を提供する。それは2つの限界機能を行う上げられた火唇の設計を利用する。初めにそれは金属のバックアップ座席、漏出requiremrntsを通した会合API 607として機能する。2番目に、それは摩耗および座席コールド フローから第一次座席のIDを保護する。
シリーズTA弁の特徴API 607、API 6DおよびNace MR-01-075の条件に従うため。
| 主要な部品材料 | |
| 部分名 | 材料 |
| ボディ/ボンネット | WCB、LCC、LCB、CF8、CF8M、CF3M |
| 球/茎 | 316,316L、304 |
| 座席 | PTFE/PEEK |
TAのシリーズによってフランジを付けたようになる終わりの浮遊球弁の概要の設計特微
1. 調節可能なfire-safe茎のパッキング
2.メタ バックアップ座席に優秀なfire-safe機能があるので機械で造られた火唇の行為
3.反打撃の茎
4.帯電防止装置
5.完全な評価される二方向の切断
6.任意ロックできる ハンドル
7.螺線形の傷つけられたガスケットは、外的な漏出を防ぐ
8.完全な評価される行き止まりサービス
デッサン
標準的な物質的な部品表
| いいえ。 | 記述 | 材料 | いいえ。 | 記述 | 材料 |
| 1 | ボディ | WCB/CF8M | 17 | スタッド | ASTM A193Gr。B7/Gr.B8 |
| 2 | アダプター | WCB/CF8M | 21 | 地上ばね | 316SS |
| 3 | 茎 | CS+ENP/316SS | 22 | 茎のパッキング | PTFE/GRAFOIL |
| 4 | 球 | CS+ENP/316SS | 23 | 洗濯機を基づかせていること | グラファイト |
| 5 | ボディ ガスケット | 316SS W/GRAPHITE | 24 | 腺の従節 | 316SS |
| 7 | 座席 | PTFE/R-PTFE | 25 | パッキングの保持器 | ASTM A351Gr。CF8M |
| 10 | スラスト・ベアリング | PTFE | 26 | パッキングGLおよびスタッド | ASTM A193Gr。B7/Gr.B8 |
| 11 | 版組立を停止しなさい | SS | 28 | パッキングGLおよびナット | ASTM 194Gr 2H/Gr.8 |
| 16 | 六角形のナット | ASTM 194Gr.2H/Gr.8 | 30 | 茎の洗濯機 | 316SS |
| 33 | ハンドル組立 | CS/SS/DI |
テスト条件
目録のコーナー
取付け
