Name: 投げられた鋼鉄電動機は弁の電気作動させたゲート弁を作動させた
Brand: Suzhou Ephood Automation Equipment Co., Ltd.
SKU: HQ14X、H42X、H41X、H44X
Price: Negotiable USD
Availability: InStock

ホーム製品電動機の作動させた弁

投げられた鋼鉄電動機は弁の電気作動させたゲート弁を作動させた

商品の詳細:

起源の場所:	中国
ブランド名:	SUFA
証明:	(DNV)ISO9001,(DNV)ISO14001,CE0035
モデル番号:	HQ14X、H42X、H41X、H44X

お支払配送条件:

最小注文数量:	1セット
価格:	USD 50~500/set
パッケージの詳細:	木箱、合板箱、カートン箱、パレット
受渡し時間:	支払を受取り次第8-12仕事日以内に
支払条件:	T/T、ウェスタン・ユニオン、MoneyGram、L/C
供給の能力:	500セット/月

連絡先

詳細製品概要

サイズ:

DN 40~DN 800

圧力:

PN10/PN16

向かい合って:

EN558-1

フランジの関係::

EN1092 PN10/16

ハイライト:

電気で作動させた制御弁

電気作動させた球弁

、フランジの関係電気、開いたくさびのタイプ堅い単一のゲート、座席シーリング表面材料はステンレス鋼、わずかな圧力PN26の材料が投げられた鋼鉄ゲート弁のバルブ本体である

技術的要求事項

1. 設計。製造:GB/T12234

2. 向かい合って:CB/T12221

3. フランジを付けたようになった端:JB/T 79-94

4.Testingおよび点検:GB/T13927

いいえ。	名前	材料	いいえ。	名前	材料
1	ボディ	WCB	9	パッキング	グラファイト
2	座席	STL	10	ボルト	45
3	くさび	WCB+STL	11	六角形ナット	35
4	茎	2Cr13	12	腺	WCB
5	スタッド	35	13	ヨーク	WCB
6	六角形ナット	45	14	軸受け
7	ガスケット	304+Graphite	15	茎のナット	ZQAL9-4
8	ボンネット	WCB	16	電気アクチュエーター	部品

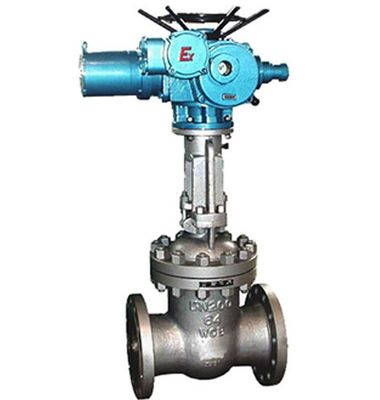

投げられた鋼鉄電動機は弁の電気作動させたゲート弁を作動させた 0

投げられた鋼鉄電動機は弁の電気作動させたゲート弁を作動させた 1

技術仕様

PN （MPa）	DN （mm）	標準的な価値								基準値			電気アクチュエーターコード
PN （MPa）	DN （mm）	L	D	D1	D2	b	f	Z-φd	L1		H	重量（kg）
1.6	50	250	160	125	100	16	3	4-φ18	590		678	90	DZWl0A
	65	265	180	145	120	18	3	4-φ18	590		693	96	DZWl5A
	80	280	195	160	135	20	3	8-φ18	590		755	108	DZW20A
	100	300	215	180	155	20	3	8-φ18	590		820	126	DZW20A
	150	350	280	240	210	24	3	8-φ23	590		994	199	DZW20A
	200	400	335	295	265	26	3	12-φ23	590		1138	254	DZW30A
	250	450	405	355	320	30	3	12-φ25	810		1409	310	DZW45A
	300	500	460	410	375	30	4	12-φ25	810		1588	391	DZW60
	350	550	520	470	435	34	4	16-φ25	830		1755	729	DZW90
	400	600	580	525	485	36	4	16-φ30	830		1902年	992	DZWl20
	450	650	640	585	545	40	4	20-φ30	870		214l	1168	DZWl80
	500	700	705	650	608	44	4	20-φ34	870		2276	1222	DZW250
	600	800	840	770	718	48	5	20-φ41	870		2474	1376	DZW250
2.5	50	250	160	125	100	20	3	4-φ18	590		678	95	DZWl0A
	65	265	180	145	120	22	3	4-φ18	590		693	99	DZWl5A
	80	280	195	160	135	22	3	8-φ18	590		755	113	DZW20A
	100	300	230	190	160	24	3	8-φ23	590		820	132	DZW20A
	150	350	300	250	218	30	3	8-φ25	590		934	206	DZW30A
	200	400	360	310	278	34	3	12-φ25	590		1138	257	DZW30A
	250	450	425	370	332	36	3	12-φ30	810		1409	317	DZW45A
	300	500	485	430	390	40	4	16-φ30	810		1588	412	DZW60A
	350	550	550	490	448	44	4	16-φ34	830		1750	750	DZW90
	400	600	610	550	505	48	4	16-φ34	830		1902年	1042	DZWl20
	450	650	660	600	555	50	4	20-φ34	870		2141	1275	DZWl20
	500	700	730	660	610	52	4	20-φ41	870		2276	1420	DZWl80
	600	800	840	770	718	56	5	20-φ41	870		2474	1522	DZW250
