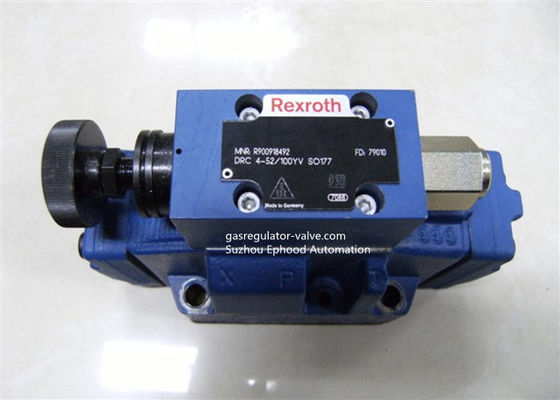

Rexrothの電磁弁の操縦者を取付けるSubplateはDRC4-52/100-YVを作動させた

Rexrothの電磁弁の操縦者は圧力減圧弁DRC4-52/100-YVを作動させた

Rexroth試験作動させた圧力減圧弁DRC4-52/100-YV

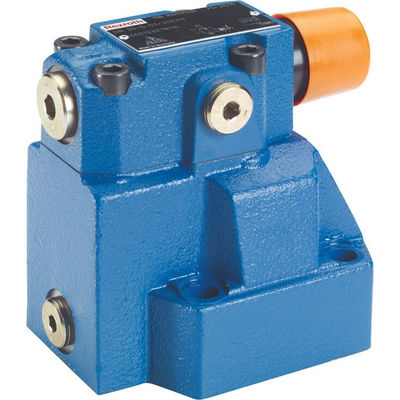

Rexroth圧力減圧弁、pilot-operated DR （C）

主要なスプールの挿入物のない試験制御弁

特徴

1) subplateの土台のため

2) ISO 5781に従う左舷に取るパターン

3) 通された関係のため

4) カートリッジ弁として

5) 4つの調節のタイプ、任意に:

--回転式ノブ

--六角形および蓋カバーが付いている袖

--スケールが付いているロックできる回転式ノブ

--スケールが付いている回転式ノブ

6) 5つの圧力評価

7) 任意逆止弁を（唯一のsubplateの土台）

8) 腐食保護された設計

機能、セクション

タイプDRの圧力弁は二次回路から制御されるpilot-operated圧力減圧弁である。圧力減圧弁は主要なスプールの挿入物（3）および調節のタイプが付いている試験制御弁（2）が付いている主要な弁（1）から基本的に成っている。

残り位置で弁は開いている。Aを制限なく運ぶ主要なスプールの挿入物（3）によるチャネルBからの油圧流量。圧力はより低く主要なスプールの側面の行為を運ぶために適用した。同時に、圧力はチャネル（5）で主要なスプール（3）のバネ付きの側面と試験制御弁（2）の球（6）にノズル（4）によって適用される。それはまたノズル（7）、（8）管理線、逆止弁（9）および球（6）のノズル（10）によって機能する。ばね（11）の設定によって、圧力は開位置の制御スプール（13）を握るチャネル（5）および春に部屋（12）の球（6）の前に、造り上げる。油圧

チャネルBの液体は主要なスプールの挿入物（3）によって圧力がばね（11）に価値セットを超過し、球（6）を開けるチャネルAで造り上げるまでAを制限なく運ぶために流れることができる。閉鎖の方向への制御スプール（13）移動。

望ましい減らされた圧力はチャネルAの圧力間の平衡の状態があり、ばねの部屋（14）からのばね（11）.The試験オイルのリターンの圧力セットがタンクに管理線によって（15）常に外的に実現されるとき達成される。

Bを運ぶチャネルAからの自由な流れの背部のために逆止弁（16）は任意に取付けることができる。圧力計の関係（17）はチャネルA.の減らされた圧力の制御を可能にする。

型式番号を選ぶための命令の細部
