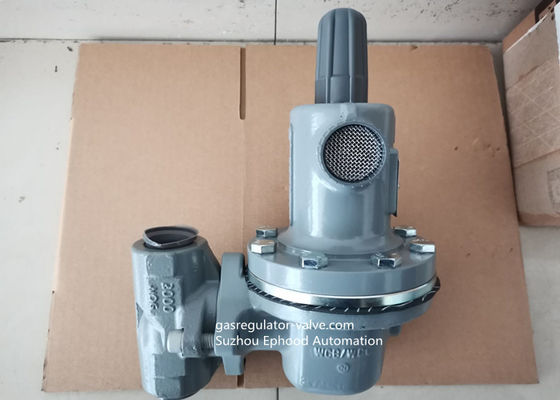

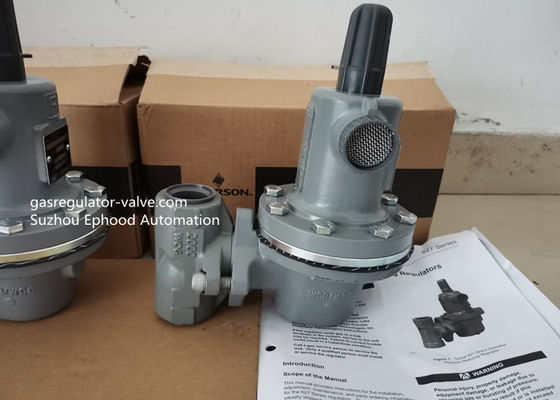

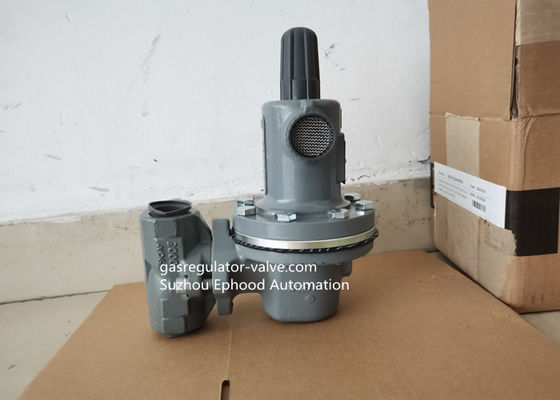

WCC鋼鉄物質的な圧力フィッシャーのガスの調整装置の自己は627Hモデルを作動させた

WCC鋼鉄物質的なフィッシャーのガスの調整装置627Hモデル圧力ガスの調整装置
フィッシャー元の627H圧力ガスの調整装置

フィッシャーRosemount

フィッシャーは627のガスの調整装置を作る

フィッシャー627の調整装置

特徴

内部安全弁

救援活動の表示器

維持すること容易

設置適応性

適用多様性

タンパー抵抗力がある

広範囲流れの機能

記述

フィッシャーは627のシリーズ調整装置を減らす圧力を自己作動させた（図1）は高低圧力システムのためである。フィッシャー627の調整装置は天燃ガス、空気、または他のいろいろガスと使用することができる。パフォーマンス特性は構造に従って変わる。

仕様セクションはフィッシャーのためのある一般的な指定に627のシリーズ調整装置を与える。工場から来ると同時にネームプレート（図2）は特定の調整装置のための詳細情報を与える。

表1.の最高の吸入圧、出口圧力範囲

指定

1" NPTの端関係:627-496,627-497,627-498,627-499

2" NPTの端関係:627-576,627-577,627-578,627-579

利用できる構造

タイプ627:より大きい調整された容量（図7）のためのピトー管が装備されている調整装置を減らす自己作動させた圧力。

タイプ627R:内部救助のと開いた喉（図8）を搭載するタイプ627。

タイプ627M:ボディ出口圧力とダイヤフラムの箱間の茎のシールが付いているタイプ627。圧力は1/4インチNPTの下流の管理線関係（図9）を通したダイヤフラムの下で測定される。

タイプ627MR:内部救助（図10）のタイプ627M。

タイプ627H:より高い出口圧力（図11）を提供するダイヤフラムの振幅制限器が付いているタイプ627。

タイプ627HM:ボディ出口圧力とダイヤフラムの箱間の茎のシールが付いているタイプ627H。圧力は2 1/4インチNPTの下流の管理線関係（図12）を通したダイヤフラムの下で測定される。

端関係のサイズ

1inchおよび2inch

端関係様式

1、または2インチのサイズ:NPT

1または2インチの（DN 25または50）サイズ:

ANSIのクラス300またはフランジを付けたようになる600 RF

最高の吸入圧（1） （ボディ評価）

NPTの鋼鉄、1480のpsigのための2000のpsig （138棒）

（102棒） RF鋼鉄、か1000のpsigは（69棒）のために延性がある鉄のためのフランジを付けたようになった

最高弁ディスク吸入圧の評価（1）

ナイロン ディスクまたは1000のpsigのための2000のpsig （138棒）

（69棒）ニトリル ディスクのために

圧力登録
タイプ627、627Hまたは627R:内部

取付け

評価内の調整装置操作はラインの残骸または外部ソースからの損傷の可能性を排除しない。調整装置は損傷のためにそしてあらゆる重圧の状態の後で周期的に点検されるべきである。ほとんどの調整装置のように、627のシリーズ調整装置に吸入圧の評価より低い出口圧力評価がある。圧力取り除くか、または圧力制限装置はタイプ627、627H、627M、および627HM調整装置にユーザーによってこれらの調整装置に内部救助がないので吸入圧が出口圧力評価を超過できれば提供されなければならない。

タイプ627Rの調整装置はセット・ポイント上の総出口圧力集結を限る内部救助を提供する。総出口圧力を定めるのに表3を使用しなさい。この内部救助は適用のために十分、そうでなかったらかもしれなかったり、付加的な圧力救助か圧力制限装置を下流に提供する。

警告

調整装置は大気にガスを出すかもしれない。危険なまたは可燃性のガス サービスでは、出されたガスは人身傷害、死、または火災や爆発による財物損害を集め、引き起こすかもしれない。空気取り入れ口からの遠隔、安全な位置か危険な区域に危険なガス サービスの調整装置を出しなさい。出口のラインまたは積み重ねの入り口は凝縮か詰ることから保護されなければならない。

フィッシャーの高圧ガスの調整装置627Hモデル ステンレス鋼の物質的なガスの調整装置
