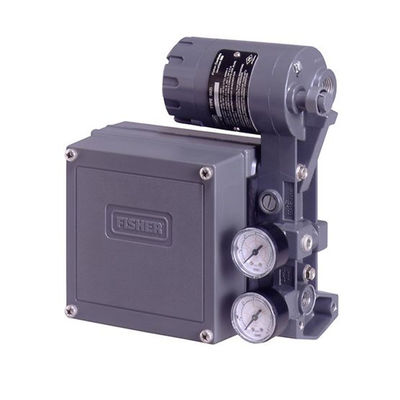

フィッシャー3582の空気の単動ポジシァヨナー、タイプ3582iの電子空気弁のポジシァヨナー

フィッシャー3582の空気の単動ポジシァヨナーおよびタイプ3582iの電子空気弁のポジシァヨナー
フィッシャー3582の空気弁のポジシァヨナーはダイヤフラム作動させると、滑茎の制御弁アセンブリ使用される。この空気弁のポジシァヨナーは制御装置から空気の入力信号を受け取り、空気の入力信号に比例している正確な弁茎の位置を提供する制御弁のアクチュエーターに供給圧力を調整する。

図1で、および図2で示されているタイプ3582i電空弁のポジシァヨナーは示されているダイヤフラム作動させると3582のシリーズ空気弁のポジシァヨナー、滑茎の制御弁アセンブリ使用される。空気弁のポジシァヨナーは制御装置から空気の入力信号を受け取り、空気の入力信号に比例している正確な弁茎の位置を提供する制御弁のアクチュエーターに供給圧力を調整する。

フィッシャー3582NSのポジシァヨナー原子力産業の典型的な条件を満たすため。タイプ3582NSの構造は高温および放射線レベルで優秀な性能を提供する材料を含んでいる。OリングはEPDM （エチレンのプロピレン）であり、ダイヤフラムはEPDM/Nomexである。EPDMはニトリル上の優秀な温度の機能そして保存性を示す。Nomexのダイヤフラムの生地は高温および放射の状態で改善された強さの保持を示す。

さらに、タイプ3582NSのポジシァヨナーは修飾された「専用されているフィッシャーの10CFR50の付録Bの品質保証プログラムの下で」商業用等級である。

これらは10CFR21項目として供給することができる。フィッシャー タイプ3582i電空弁のポジシァヨナーはタイプ3582空気弁のポジシァヨナーに取付けられているタイプ582iの電空のコンバーターから成っている。

エマーソン フィッシャーのブランド3582iのポジシァヨナーはdcの現在の入力信号に比例している正確な弁茎の位置を提供する。図5で示されているタイプ582iの電空のコンバーターは工場にまたは分野（2）に取付けることができるモジュラー単位である。コンバーターはdccurrent入力信号を受け取り、ノズル/フラッパーの整理によって比例した空気の出力信号を提供する。空気の出力信号は遠隔取付けられたトランスデューサーのための必要性を除去する空気のポジシァヨナーに入力信号を提供する。
空気3582のシリーズおよびタイプ3582iの電子空気弁のポジシァヨナー

指定

利用できる構成

タイプ数記述を参照しなさい

入力信号

3582のシリーズのため:0.2から1.0棒（3つから15のpsig）、0.4から2.0棒（6つから30のpsig）、または割れた範囲

タイプ3582iだけのため:

最高の承諾の電圧30 VDCのの20 mA DCの一定した流れへの4つは、裂かれた範囲である場合もある

同等の回路

タイプ3582iだけのため:

3つの5.6ボルトのツェナー ダイオードによって回避される120オーム

出力信号

タイプ:アクチュエーターの定めるところにより空気圧力最高の供給の95%まで

行為（1）:空気弁のポジシァヨナーの内の直接と逆間で分野リバーシブル

供給圧力（1）

推薦される:アクチュエーター条件の上の0.3棒（5つのpsi）

最高:より低いものはどれでも、3.4棒（50のpsig）またはアクチュエーターの評価に圧力をかけるため

最高の入れられたふいご圧力評価

2.4棒（35のpsig）

最高の定常空気消費（1） （2）

3582のシリーズのため

1.4棒（20のpsig）供給:0.38正常なm3/hr （14.0scfh）

2.0棒（30のpsig）供給:0.48正常なm3/hr （18.0scfh）

2.4棒（35のpsig）供給:0.54正常なm3/hr （20.0scfh）

タイプ3582iだけのため

1.4棒（20のpsig）供給:0.42正常なm3/hr （17.2scfh）

2.0棒（30のpsig）供給:0.53正常なm3/hr （21scfh）

2.4棒（35のpsig）供給:0.59正常なm3/hr （24scfh）

最高の供給の空気要求（1） （2）

3582のシリーズおよびタイプ3582iのため:

1.4棒（20のpsig）供給:4.7正常なm3/hr （164.5scfh）

2.0棒（30のpsig）供給:7.0正常なm3/hr （248.5）

2.4棒（35のpsig）供給:8.1正常なm3/hr （285.5scfh）

性能

3582のシリーズのため:

独立した直線性（1）:出力信号のスパンの±1パーセント

ヒステリシス（1）:スパンの0.5%

タイプ3582iだけのため:

独立した直線性（1）:出力信号のスパンの±2パーセント

ヒステリシス（1）:スパンの0.6%

電磁妨害雑音（EMI） （1）:IEC 801-3 （1984年）ごとにテストされたとき、定常偏差の変更は20からの1000 MHz.Positionerへの30 V/mの電磁場の強さの±1%が堅い金属の水路で外部フィールドの配線のそしてが付いている帽子を収納することとテストされるよりより少しである。

3582のシリーズおよびタイプ3582iのため:

開ループの利益（出力信号） （1）:

1.0棒への0.2の範囲の100 （3つから15のpsig）

2.0棒への0.4の範囲の55 （6つから30のpsig）

作動の影響（1）

3582のシリーズ単位のための供給圧力、:弁旅行は圧力棒（1 2つのpsiあたり0.25percent）供給高の変動ごとの1.67%以下変える

タイプ3582iの単位のための供給圧力、:弁旅行は圧力棒（1 2つのpsiあたり1.5percent）供給高の変動ごとの3.62%以下変える

操作中の温度の限界（1）

3582のシリーズのための標準的な構造、

タイプ3582iの単位:– +71_Cへの40 （– +160_Fへの40）

タイプ3582NSの単位:– +82_Cへの40 （– +180_Fへの40）

EPDMのエラストマーを使って

高温構造（タイプのための3）、

3582AだけおよびC:– +104_C （+220_Fへの0）への18

電気分類

タイプ3582iだけのため:

危険な区域の分類の報告を参照しなさい

特定の承認のため。

分類の収容

タイプ3582iだけのため:

NEMA 3、IEC 60529 IP54:オリエンテーションの取付け
出口の位置が次横であるように要求する


特徴

• 速いアナログの送信機の取り替えのために、器械はデフォルト センサー データだけ、ゼロ・レベル オフセット、差動プロセスSGおよびゼロ/スパンのプロシージャと形成されるかもしれない。
• 正確な、高利得アナログ-デジタル転換はプロセス変数の小さな変更の測定を可能にする。これは困難な液体レベル、インターフェイス、または密度の適用の使用を可能にする。
• 内部温度検出器は周囲温度の変更にもかかわらずデジタル液面調節器の堅実なパーフォーマンスを、可能にする。
• 頻繁に妥協の性能なしで取付けの間にまたは輸送で、負われる暴行に抗するためにデジタル液面調節器の助けに組み込まれている機械安全装置。
• 分野の配線の関係は電子工学から分かれているコンパートメントにある。これは分野の配線によってハウジングに持って来られるあらゆる湿気から電子工学を保護する。
• 自己診断法を含んでいるプロセス変数の測定を不正確するかもしれない間違いを検出する。


表1.の割れ目範囲の機能
