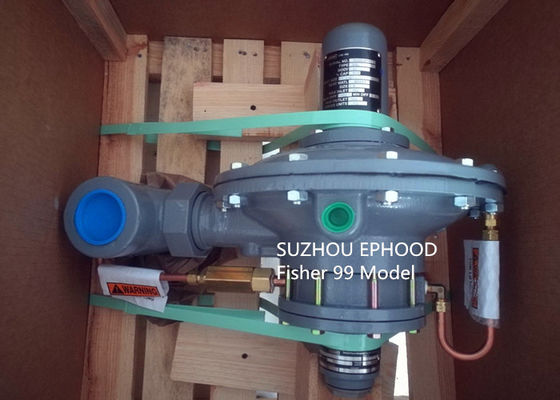

操縦者が付いている調整装置を減らす注文のフィッシャーのガスの調整装置99圧力

調整装置を減らすエマーソン フィッシャーのガスの調整装置99のモデル圧力


導入

タイプ99ガスの調整装置はいろいろ配分の管理された圧力範囲そして容量に産業広い容量および商用アプリケーションを提供する。

タイプ99調整装置にタイプ61L、61LEおよび61LD （低圧）がある;タイプ61H （高圧）;またはタイプ完全に図1.Theのタイプ99調整装置に示すようにアクチュエーター包装に取付けられる61HP （超高圧力）の操縦者は1000までpsig/69.0棒吸入圧（1000のpsigの/69.0棒は調整装置タイプ1301Fの試験供給の調整装置およびタイプH110の破裂音の安全弁を要求する）を扱うことができる。

特徴および利点

•適用自然なガスの配分組織の多種多様、産業ボイラーへのガス供給、ショッピングセンターおよび学校のような炉、オーブン、ミキサー、植物の航空業務、酸素およびアンモナル サービスおよび大きい民間組織。

•最高は下流装置に広くさまざまな流動度で正確に配分組織圧力および最高の効率およびよい操作のための供給圧力を制御すること、またはメートルの入口へ安定した圧力の保持によってメートルを圧力償うための必要性を除去することによって一定した吸入圧を正確さ保つ。

•大気裁ち切りローディング圧力は下流の管理線によって操縦者を通って下流に出血しない。裁ち切りは調整装置が止まるとき起こらない。

•1000のpsig/69.0棒吸入圧に高い入口圧力を扱うことができる

（1000のpsigの/69.0棒は調整装置タイプ1301Fの試験供給の調整装置およびタイプH110の破裂音の安全弁を要求する）。

•福祉業務のために容易に変更されて、タイプ61Lおよび61H操縦者のリレー部品は速い開始、速い完了、または適用を監視するための特別な開口部そしてばねによって取り替えることができる。

•レバーを通って働く堅く切断重く主要なばねは堅い切断に高い座席負荷力を提供する。

利用できる構造

タイプ99L:20のpsig/5つのmbarに2インチw.cがから1.4棒圧力範囲あるタイプ61Lの操縦者が付いているタイプ99。

タイプ99LD:標準的なタイプ61Lの操縦者より狭い比例帯があるタイプ61LDの操縦者が付いているタイプ99。

タイプ99LE:標準的なタイプ61Lの操縦者より広い比例帯があるタイプ61LEの操縦者が付いているタイプ99。

タイプ99H:10から65のpsig/0.69から4.5が圧力範囲あるタイプ61Hの操縦者が付いているタイプ99。

タイプ99HP:タイプ61HPの操縦者が付いているタイプ99

35から100つのpsig/2.4から6.9を圧力範囲持っている。

サイズおよび端関係様式

NPT、CL125 FF、CL150 RFが付いているNPS 2/DN 50ボディ、

CL250 RFのCL300 RFの端関係

最大許容吸入圧（1）

160のpsig/11.0棒:タイプ61LDの操縦者

400のpsig/27.6棒:タイプの61L、61LEおよび61H操縦者

1000のpsig/69.0棒:タイプ61HPの操縦者、と共に

タイプ1301Fの試験供給の調整装置およびタイプH110

安全弁（1/2インチ/13のmmの開口部だけ）は表3を見る

最高の試験ばねの場合圧力のための

圧力ローディング（1） （2）

タイプ61L、61LDおよび61LE:50のpsi/3.4棒

特別な鋼鉄最後の帽子を使って

タイプ61Hおよび61HP:100つのpsi/6.9棒

出口圧力範囲

建築材

アクチュエーター包装:鋳鉄

試験ボディおよびばねの場合:鋳鉄

アクチュエーター ダイヤフラム:ニトリル（NBR）または

過フッ化炭化水素（FKM）

上部および下の試験ダイヤフラム

タイプ61Lおよび61H:ニトリル（NBR）または過フッ化炭化水素（FKM）

タイプ61HP:ネオプレン（CR）または過フッ化炭化水素（FKM）

主要なバルブ本体

400のpsig/27.6棒:鋳鉄かWCCの鋼鉄

1000のpsig/69.0棒:WCCの鋼鉄

主要なバルブ本体のための金属のトリムの部品

400のpsig/27.6棒:真鍮かステンレス鋼

1000のpsig/69.0棒:ステンレス鋼

主要なバルブ本体のためのエラストマーの座席

ネオプレン（CR）、ニトリル（NBR）、過フッ化炭化水素（FKM）

ナイロン（PA）、またはポリテトラフルオルエチレン（PTFE）

操縦者のための金属のトリムの部品:鋼鉄、ステンレス鋼、

鋳鉄、アルミニウム、黄銅、または亜鉛

操縦者のためのエラストマーの座席:ニトリル（NBR）

または過フッ化炭化水素（FKM）

試験ガスケット

タイプ61L:ネオプレン（CR）

タイプ61Hおよび61HP:構成

Oリング:ニトリル（NBR）または過フッ化炭化水素（FKM）

P590シリーズ フィルター

タイプP594-1:黄銅

タイプP593-1:アルミニウム

取り替え可能なフィルター:セルロース

管および付属品

銅かステンレス鋼の管および黄銅の鋼鉄、

またはステンレス鋼の付属品

タイプ1301Fの試験供給の調整装置

ボディおよびばねの場合:黄銅

弁ディスク:ナイロン（PAの）/PTFE

ガスケット:ネオプレン（CR）

金属のトリムの部品:真鍮かステンレス鋼

タイプH110の破裂音の安全弁

ボディ:黄銅

ディスク:ニトリル（NBR）

ばね:ステンレス鋼

表1.の出口圧力範囲
