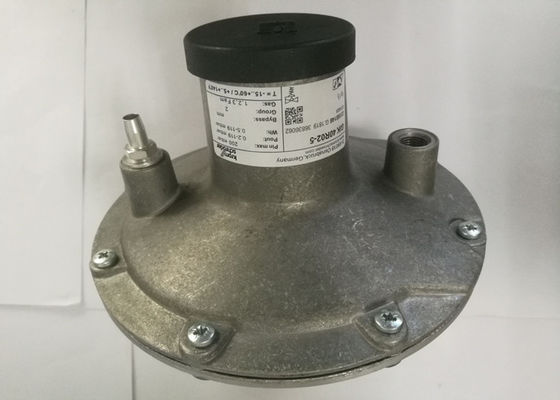

暖房のためのKromschroderのブランドの比率の調整装置GIK40R02-5 GIK50R02-5のガスの制御弁

Krom SchroderのブランドGIK40R02-5の比率の調整装置

GIK50R02-5比率の調整装置

適用
一定したエア ガスの比率を維持し、予備加熱された燃焼air.GIKおよび調整制御、GIKのためのGIなしで取付けのガス・バーナーの上流でガス圧力を調整するガス/空気比の調整装置GIKおよびGIserve。ハイ・ローのための/制御を離れたバイパスのB。転換のキットとのZeropressureの規則。

機能

Krom Schroderのガス/空気比の調整装置は燃焼の航空路の圧力によって活動化させる。それは航空管制圧力に比率の1:1のガスの出口圧力を調整する。バーナー容量は空気制御弁の援助と変わる。
従って炉圧の変動はガスおよび空気効率に対する同じ効果を、gas-air混合物が変わらないことを意味するもたらし。低い火率は調整装置のばねの調節によって置くことができる。
ハイ・ロー制御（GIK。の場合には。B）は、ばね十分に緩むべきである。バイパスだけによる最少流れの流れ。高い火の設定はバーナーの開口部か弁で行われる。

技術的なデータ
GIK、GI
タイプのガス:天燃ガス、都市ガス、LPGは（気体）、生物学的にメタン、GIKを作り出した。L、GI。空気のためのだけL。
最高。吸入圧:3つのpsig （200のmbar）。

燃焼の航空管制圧力:0.2から48" WC （0.5から120のmbar）。
出口圧力:0.08から47.5" WC （0.2から119のmbar）。
吸入圧のpeと出口圧力pa間の差動圧力:最高。40" WC （100つのmbar）。
伝達比率:1:1。
バイパス直径GIK。B:GIK 15-25:標準0.06インチ（1.5 mm）、可能な0.157インチまで（4つのmm）
GIK 40-50:標準0.197インチ（5つのmm）、
可能な0.354インチまで（9つのmm）。
最少流れの範囲の調節:- 1.2から+1.2" WC （- 3つから+3のmbar）。

GIK
関係:NPT糸。
管理線のための関係:1/4のNPT。
ハウジング:アルミニウム。
ダイヤフラム:Perbunan。
バルブ シート:アルミニウム。
弁ディスク:プラスチック。
弁ディスク シール:Perbunan。
バイパスねじ:黄銅。
周囲温度:
-4 +158°Fに（- 20から+70°C）。
