ホーム 製品フィッシャーのガスの調整装置

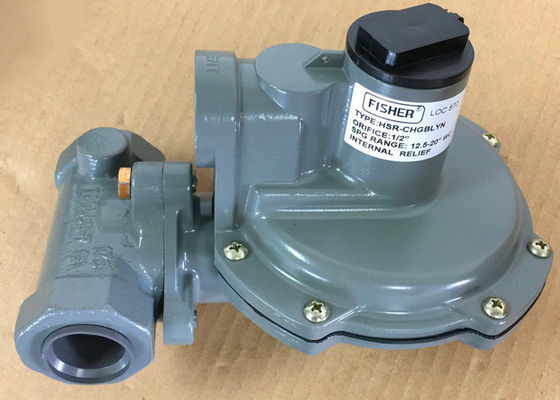

8.6棒フィッシャーHSRモデル ガスの調整装置のコンパクトのフィッシャーの差動圧力調整器

8.6棒フィッシャーHSRモデル ガスの調整装置のコンパクトのフィッシャーの差動圧力調整器

8.6 Bar Fisher HSR Model Gas Regulator Compact Fisher Differential Pressure Regulator

商品の詳細:

起源の場所: 中国で集まっている
ブランド名: Fisher
モデル番号: HSR-CHGBLYN

お支払配送条件:

最小注文数量: ネゴシエーション
価格: Negotiation
パッケージの詳細: 1つのカートンで詰まる1setは各カートンのサイズ22*15.5*15.5cm、各自2.2kgです。
受渡し時間: 3-8仕事日
支払条件: トン/ Tは、ウェスタンユニオン、マネーグラム
供給の能力: 1000Sets 毎月
今すぐお問い合わせ
詳細製品概要
名前: HSR-CHGBLYN圧力ガスの調整装置 端Connetion: 1" NPT
最高の吸入圧: 8.6Bar ばねの範囲: 12.5-20の" W.C (31to 50のmbar)
開口部のサイズ: 1/2」 ボディ材質: 鋳鉄

ガス燃焼バーナーのための調整装置の使用を減らすフィッシャーHSR-CHGBLYNモデル圧力



ブランドHSR直接作動させたフィッシャーが米国、調整装置を減らすバネ付き圧力提供します自然な、製造された、または液化石油ガスに住宅、商業の、および産業適用の制御を。ダイヤフラムの助けを渡る内部救助は重圧を最小にします。調節不可能な安全弁のばねの開始に排出ポイント上のどの出口圧力でも安全弁の座席を離れてダイヤフラムを動かしま、出る余分な圧力を許可します。調整装置の大会ANSI B109.4/CGA 6.18。



特徴
角度ボディ
地球ボディ
高容量
コンパクト デザイン
高容量の内部救助
大会はまたはANSI B109.4/CGA 6.18の条件を超過します
固定要因/PFM正確さ



サイズおよび端関係様式
1インチ1つのx NPTの地球ボディ

正当な吸入圧
緊急事態:150のpsig/10,3棒
最高の操作圧力:125のpsig/8,6棒

正当な出口圧力
緊急事態(包装):25のpsig/1,7棒
内部部品の損傷を避ける最高の操作圧力:出口圧力設定の上の3つのpsi/0,21の棒の差動

出口圧力
2.2psi/0.09への0.15barへの1.25



漁師HSRの圧力調整器の出口圧力範囲

4への6インチw.c。(10から15のmbar)

6への8インチw.c。(15から20のmbar)

8への10インチw.c。(20から25のmbar

10への12.5インチw.c。(31mbarへの25)

12.5への20インチw.c。(31to 50のmbar)

20への35インチw.c。(50から87のmbar)

1.25から2.2 psig (0.09から0.15棒)

圧力登録
内部

温度の機能
-20 71°Cへの160°F/-29に



8.6棒フィッシャーHSRモデル ガスの調整装置のコンパクトのフィッシャーの差動圧力調整器







                                                表1.の最高作動の吸入圧

開口部のサイズ 広く開かれたCg 最高得る作動の吸入圧
よい調整の性能
インチ mm 救助のサイジングのため psig
1/8 3.2 12.5 125 8.6
3/16 4.8 28.2 100 6.9
1/4 6.4 50 60 4.1
3/8 9.5 105 30 2.1
1/2 13 185 20 1.4



                                        表2.の出口圧力範囲

出口圧力範囲 ばね ばねワイヤー直径 ばねは長さを解放します
インチ mm インチ mm
4から6" w.c。/10から15のmbar オレンジ 0.062 1.57 3.40 86.4
6から8" w.c。/15から20のmbar 黄色 0.067 1.70 3.61 91.4
8から10" w.c。/20から25のmbar 0.067 1.70 3.71 94.0
10から12.5の」w.c。/25から31のmbar 0.072 1.83 4.10 104
12.5から20" w.c。/31から50のmbar 灰色 0.080 2.03 3.60 91.4
20から35" w.c。/50から87のmbar ピンク 0.093 2.36 3.52 88.9
1.25から2.2 psig/0.09から0.15棒 淡いブルー 0.105 2.67 3.66 94.0



表3.の救助の性能


















開口部のサイズ 最大許容吸入圧出口なら圧力
2つのpsig/140のmbarかそれ以下で握られます
インチ mm psig
1/8 3.2 125 8.6
3/16 4.8 65 4.5
1/4 6.4 30 2.1
3/8 9.5 10 0.69
1/2 13 7 0.48
1. 救助の性能試験はANSI B109.4および7インチw.cで置かれて調整装置がCGA 6.18に従って、あります。/17のmbarの切られ、3/4を使用して直接大気出るへの茎連結または1インチ/19か25のmmの出口。
