ホーム 製品水蝶弁

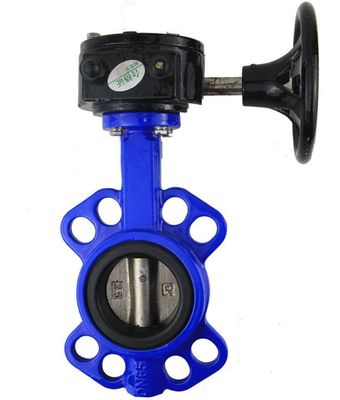

D371Xみみずギヤ クランプ逆止弁の蝶タイプ簡単な密集した構造

D371Xみみずギヤ クランプ逆止弁の蝶タイプ簡単な密集した構造

D371X Worm Gear Clamp Check Valve Butterfly Type Simple Compact Structure

商品の詳細:

起源の場所: 中国
証明: (DNV)ISO9001,(DNV)ISO14001,CE0035
モデル番号: D371X

お支払配送条件:

最小注文数量: 1 セット
価格: USD 50~500/set
パッケージの詳細: 木箱、合板箱、カートン箱、パレット
受渡し時間: 支払を受取り次第8-12仕事日以内に
支払条件: T/T、ウェスタン・ユニオン、Moneygram、L/C
供給の能力: 500 セット/月
今すぐお問い合わせ
詳細製品概要
サイズ: DN50-DN400 圧: PN10-PN25
温度: ニトリル ゴム:- 40 ℃ | 90の℃のフッ素のゴム:- 20 ℃ | 200 ℃ バルブ本体材料: [バルブ本体材料]:鋳鉄、延性がある鉄、炭素鋼、ステンレス鋼、等
適当な媒体: 淡水、下水、海水、弱い酸およびアルカリ、等

プロダクト変数:

1. 標準および設計指定

設計基準:GB t12238-1989、lS0 10631-1994またはBS en593-1998

フランジの関係はGB/T17241.6-1998、IS0 7005-2またはBSEN 1092-2002の寸法を測ります

構造長さ:GB/T1 2221-1989、lS0 5752-1988またはBS en558-1

圧力試験:GB t13927-1 99、JB/t9092-1999、lS0 5028-1993またはBS 6755-l-1986





1つ、簡単な、密集した構造、小さく、軽く、分解すること容易なおよび修理はあらゆる位置に、および取付けることができます
2つ、回転の90度は、すぐに開閉しましたり
3。流量特性はまっすぐでありがちで調節の性能はよいです
4つは、別の部品材料を、いろいろな媒体に適当である場合もあります選びます
5つは、そこにみみずギヤ伝達、電気、空気、マニュアルおよび他の運転方法です
6、100%漏出無し:各蝶弁は前部を通ってあり、理性的な耐圧試験機械耐圧試験圧力の背部は2.0mpaの1.76mpaの国民の標準、各弁4のシーリング リング+1 Oリング、5つの密封の層点検しますです。
7の選択のためのいろいろな標準:バルブ本体は固形物です通常の蝶弁の重量から通常の蝶弁かける1.5はです、工場にボディ型の、そして米国の標準、ドイツの標準標準、日および他の弁型との150種類以上あります
8.蝶版の高力:蝶版はニッケルめっきされた蝶版、固体、耐久力のあるひく球で30のKgに割れないで押すことができます。
9つの茎は錆つき易くないです:茎:冷たい-引かれた鋼鉄材料は、電流を通された表面、錆つくこと容易効果的に減らします茎滑らかになり、とシーリング リングの摩擦を、トルクを減らして下さい
10.顧客にいくつかの選択を与える完全なタイプ:顧客の異なった条件に従うカスタマイズされたバルブ本体そして蝶版:ふしの鉄、鋳造物鋼鉄、ステンレス鋼304、316;ステンレス鋼304、316の316L弁シャフト;Epdmのブタジエン ゴム等



モデル PN 蝶版のコーナー テスト圧力(Mpa) 温度(℃) 媒体
(MPa) (程度) 強さ(水) シール(水)
(Mpa) (Mpa)
D371X-10 1.0 90 1.5 1.1 -20~+135 淡水、下水、海水、弱い酸およびアルカリ媒体
D371X-16 1.6 90 2.4 1.76



                             D371Xみみずギヤ クランプ逆止弁の蝶タイプ簡単な密集した構造



N 次元 関係のサイズ
0.6 MPa 1.0 MPa 1.6 MPa
L H HO A B n-d n-d n-d
50 43 63 306 180 200 110 4-14 125 4-18 125 4-18
65 46 70 321 180 200 130 4-14 145 4-18 145 4-18
80 46 83 346 180 200 150 4-18 160 8-18 160 8-18
100 52 105 387 180 200 170 4-18 180 8-18 180 8-18
125 56 115 411 180 200 200 8-18 210 8-18 210 8-18
150 56 137 447 270 280 225 8-18 240 8-22 240 8-22
200 60 164 572 270 280 280 8-18 295 8-22 295 12-22
250 68 206 646 270 280 335 12-18 350 12-22 355 12-26
300 78 230 738 380 420 395 12-22 400 12-22 410 12-26
350 78 248 761 380 420 445 12-22 460 16-22 470 16-26
400 102 289 877 450 470 495 16-22 515 16-26 525 16-30
450 114 320 938 480 490 550 16-22 565 20-26 585 20-30
500 127 343 993 480 490 600 20-22 620 20-26 650 20-33
600 154 413 1131 480 490 705 20-26 725 20-30 770 20-36
700 165 478 1476 640 660 810 24-26 840 24-30 840 24-36
800 190 525 1533 640 660 920 24-30 950 24-33 950 24-39
900 203 585 1655 750 860 1020 24-30 1050 28-33 1050 28-39
1000 216 640 1765 850 900 1120 28-30 1160 28-36 1170 28-42
1200 254 755 1995年 850 900 1340 32-33 1380 32-39 1390 32-48

テスト条件

DN50-DN1000 SUFAのブランドのステンレス鋼の沈黙の上昇の逆止弁

目録のコーナー

DN50-DN1000 SUFAのブランドのステンレス鋼の沈黙の上昇の逆止弁

取付け

DN50-DN1000 SUFAのブランドのステンレス鋼の沈黙の上昇の逆止弁
