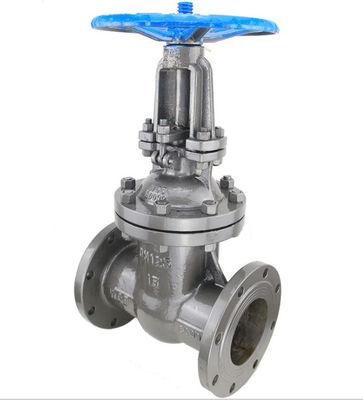

炭素鋼水ゲート弁のフランジの結合方式密集した構造

炭素鋼水ゲート弁のフランジの結合方式密集した構造

  • 炭素鋼水ゲート弁のフランジの結合方式密集した構造
炭素鋼水ゲート弁のフランジの結合方式密集した構造
商品の詳細:
起源の場所: 中国
ブランド名: sufa
証明: (DNV)ISO9001,(DNV)ISO14001,CE0035
モデル番号: Z41H-16c
お支払配送条件:
最小注文数量: 1セット
価格: USD 50~500/SET
パッケージの詳細: 木箱、合板箱、カートン箱、パレット
受渡し時間: 支払を受取り次第8-12仕事日以内に
支払条件: T/T、ウェスタン・ユニオン、L/C、MoneyGram
供給の能力: 500セット/月
連絡先
詳細製品概要
モデル: Z41H-16c サイズ: DN15-1000
圧力: 1.6-16mpa 温度: -29-425
バルブ本体材料: WCB 適当な媒体: 水およびオイルの蒸気、等
ハイライト:

固体ウェッジ仕切り弁

,

弾力性のあるウェッジ仕切り弁

モデルいいえ:z41h-16c

:dn15-1000

圧力:1.6-16mpa

温度:- 29-425

バルブ本体材料:WCB

適当な媒体:水およびオイルの蒸気、等



製品仕様書
設計および製造:GB t12234-89
構造の長さ:GB t12221-89
フランジの表面サイズ:JB79GB/t9112-9131
点検およびテスト:JB/t9092-99gb/t13927-92



炭素鋼のフランジのゲート弁の特徴:
1.密集した構造、適度な設計、よい弁の剛性率、滑らかなチャネル、小さい流れの抵抗係数。
2。密封表面は長い耐用年数のステンレス鋼および堅い合金から成っている。
3.適用範囲が広いグラファイトのパッキング、信頼できるシーリング、軽くおよび適用範囲が広い操作。
4。運転モードはモーター、電気の、空気およびギヤ伝達に分けられる。構造:伸縮性があるくさびの単一のラム、堅いくさびの単一のラムおよび二重ラム。
5。それは接続のための開始および最後の装置または石油のパイプラインの中間媒体を、化学工業、火力発電所および他の石油製品および蒸気のパイプライン断ち切るために働くことに広く適当である。

技術的な変数

タイプ
体言
圧力
テスト圧力 働き
温度
適した
媒体
(Mpa) (Mpa) (Mpa)
Z41H-16C 1.6 2.4 1.8 0.6 ≤425

水、蒸気、オイルの蒸気、等



Z41H-25C 2.5 3.8 2.8 0.6 ≤425
Z41H-40C 4.0 6.0 4.4 0.6 ≤425
Z41H-64C 6.4 9.6 7.0 0.6 ≤425

炭素鋼水ゲート弁のフランジの結合方式密集した構造 0



モデル DN PN1.6MPa 重量(kg)
Z40H-16
Z40Y-16
Z40Y-16P
Z40Y-16R
Z40W-16P
Z40W-16R
Z40Y-16I
Z41H-16
Z41Y-16
Z41Y-16P
Z41Y-16R
Z41W-16P
Z41W-16R
Z41Y-16I
  L D D1 D2 b f z-Φd H H1
15 130 95 65 45 14 2 4-Ф14 175 240 200 5
20 150 105 75 55 14 2 4-Ф14 180 284 200 6.5
25 160 115 85 65 14 2 4-Ф14 210 303 200 9
32 180 135 100 78 16 2 4-Ф18 210 321 200 12
40 200 145 110 85 16 3 4-Ф18 350 352 200 26.5
50 250 160 125 100 16 3 4-Ф18 358 438 240 29
65 265 180 145 120 18 3 4-Ф18 375 450 240 33
80 280 195 160 135 20 3 8-Ф18 433 528 280 45
100 300 215 180 155 20 3 8-Ф18 502 620 320 63
125 325 245 210 185 22 3 8-Ф18 612 753 360 108
150 350 280 240 210 24 3 8-Ф23 676 847 360 134
200 400 335 295 265 26 3 12-Ф23 820 1039 400 192
250 450 405 355 320 30 3 12-Ф25 969 1245 450 273
300 500 460 410 375 30 4 12-Ф25 1142 1472 560 379
350 550 520 470 435 34 4 16-Ф25 1280 1450 640 590
400 600 580 525 485 36 4 16-Ф30 1452 1887 640 850
450 650 640 585 545 40 4 20-Ф30 1541 2011年 720 907
500 700 705 650 608 44 4 20-Ф34 1676 2181 720 958
600 800 840 770 718 48 5 20-Ф41 1874 2346 800 1112
700 900 910 840 788 50 5 24-Ф36 2000年 2550 900 1775
800 1000 1025 950 898 52 5 24-Ф41 2800 3560 1000 2575
900 1100 1125 1050 998 54 6 28-Ф41 3400 4005 1200 3730
1000 1200 1255 1170 1100 56 6 28-Ф42 3800 4456 1500 5400

テスト条件

DN50-DN1000 SUFAのブランドのステンレス鋼の沈黙の上昇の逆止弁

目録のコーナー

DN50-DN1000 SUFAのブランドのステンレス鋼の沈黙の上昇の逆止弁

取付け

DN50-DN1000 SUFAのブランドのステンレス鋼の沈黙の上昇の逆止弁
